Guia Conteúdo (caixa de diálogo Criar AMV)

Use a guia Conteúdo para definir o tipo de AMV a ser criado e outros parâmetros.

Catálogo de conteúdo

Especifica o catálogo a ser usado na criação do AMV. Selecione uma opção na lista suspensa ou clique em para exibir a caixa de diálogo Catálogo de AMVs, na qual você pode carregar outro catálogo. Por padrão, esses arquivos são armazenados em C:\ProgramData\Autodesk\C3D 2022\ptb\Data\Railway Design Standards\Turnout\.

Tipo de AMV

Especifica o tipo de AMV:

• Simples

• Equilátero

• Intersecção

• Cruzamento combinado

• AMV de três vias


Filtro (tangente do ângulo)

Especifica o ângulo do AMV. Ângulos menores criam AMVs mais graduais.

Modelo

Especifica o modelo do AMV. Os modelos disponíveis no ângulo especificado no arquivo de catálogo de AMVs são mostrados na lista suspensa.

Direção

Especifica a direção, para frente ou para trás, de acordo com o estaqueamento do alinhamento. Para ajustar a direção e o lado, use uma alça após o AMV ser criado. Para obter mais informações, consulte Para editar AMVs ferroviários usando alças.

Lado

Especifica o lado do alinhamento, esquerdo ou direito, de acordo com o estaqueamento do alinhamento. Para ajustar o lado, use uma alça após o AMV ser criado.

Inserir ponto

Especifica o ponto de inserção do AMV:

• Junta de trilho de encosto
• Ponta de agulha de AMV
• Ponto de intersecção
• Coice do jacaré no trilho principal
• Coice do jacaré no trilho intermediário

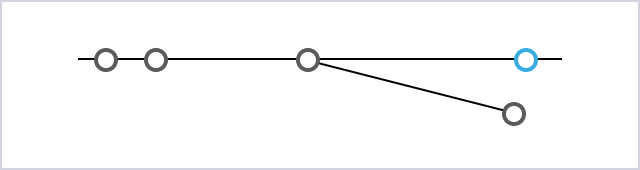

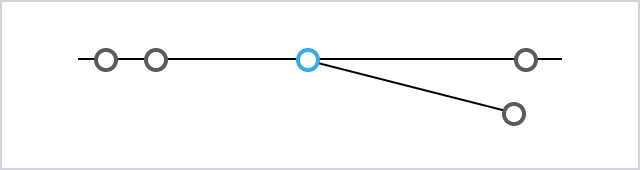

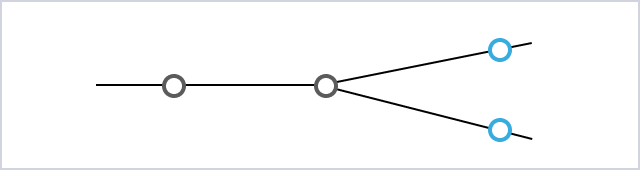

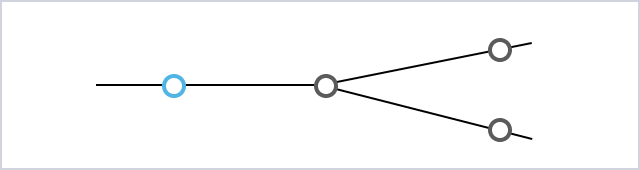

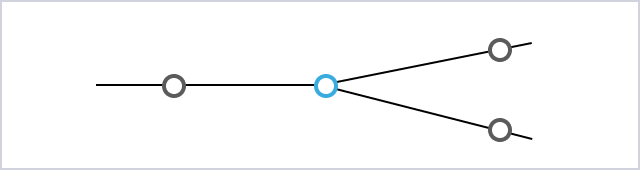

Tipo de AMV	Junta de trilho de encosto	Ponta de agulha de AMV	Ponto de intersecção	Coice do jacaré no trilho principal	Coice do jacaré no trilho intermediário
Simples
Equilátero

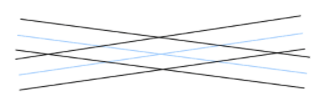

Intersecção

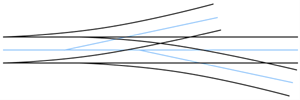

Cruzamento combinado
AMV de três vias

Parâmetros

Especifica parâmetros adicionais para o AMV:

• Velocidade do projeto
• Tipo de curva de saída: estes valores variam de acordo com os elementos disponíveis no catálogo de AMVs. Por exemplo, os tipos disponíveis podem ser Nenhum, Reto, Curva e Curva reversa.
• Estender comprimento: estende por um valor especificado o comprimento da linha reta após a curva de saída.
