Para criar uma observação através do ângulo de deflexão e distância

Utilize o comando de distância de deflexão (DD) para criar rapidamente um ponto usando um ângulo de deflexão e uma distância a partir de uma linha estabelecida.

O termo ângulo de deflexão se refere a direção angular virada da extensão do curso anterior. Além disso, também é possível usar um ângulo vertical ou uma distância vertical para localizar o ponto.

Para criar uma observação utilizando o ângulo de deflexão e distância, utilizando a linguagem de comando

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
2. Na linha Comando, insira:

   DD (ponto) [ângulo] [distância] (descrição)

Para criar uma observação utilizando o ângulo de deflexão e distância e um ângulo vertical, utilizando a linguagem de comando

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
2. Na linha Comando, insira:

   DD VA (ponto) [ângulo] [distancia] [ângulo vertical] (descrição)

Para criar uma observação utilizando o ângulo de deflexão e distância e um ângulo vertical, utilizando a linguagem de comando

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
2. Na linha Comando, insira:

   DD VD (ponto) [ângulo] [distancia] [distância vertical] (descrição)

Exemplos

O exemplo a seguir ilustra o uso do comando de ângulo de deflexão.

NE 1.100.100

STN 1

AZ 1 2 100

BS 2

DD 3 85.2657 60.960

! AZIMUTE: 385.2657 DISTÂNCIA: 60.9600

! PONTO 3 NORTE: 159.3345 LESTE: 86.0167

! ELEV: <Nulo>

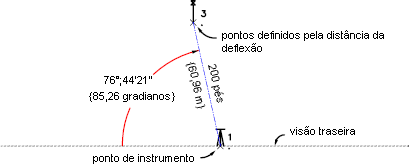

Pontos criados usando o comando DD:

O ponto 3 está localizado ao virar um ângulo com deflexão de 85.2657 a direita da extensão do linha de visibilidade traseira em uma distância de 200. Ângulos e distâncias encontram-se em unidades atuais, a não ser que você digite um sufixo qualificado.

Sintaxe de comando

DD (ponto) [ângulo] [distância] (descrição)

ou

DD VA (ponto) [ângulo] [distancia] [ângulo vertical] (descrição)

ou

DD VD (ponto) [ângulo] [distancia] [distância vertical] (descrição)

Parâmetro	Definição
ponto	O alça de ponto do ponto novo. Não é necessário atribuir um número de ponto se a numeração de ponto automática estiver ligada.
ângulo	O ângulo de desvio medido para o ponto. Escreva este valor nas unidades angulares actual (GMS, gradianos, graus decimais, radianos ou milipulgadas).
distância	Especifica a distância a partir do ponto do instrumento para o ponto sendo localizado. Mede-se nas unidades actual, a não ser que especificado de outra forma. A distância considerar-se-á como horizontal a não ser que se utilize VA. Se utiliza-se VA, a distância reconhece-se como uma distância de inclinação.
ângulo vertical	A direção do ângulo vertical (zenit, horizontal ou nadir). Escreva este valor nas unidades angulares actual (GMS, gradianos, graus decimais, milipulgadas ou radianos).
distância vertical	A diferença de elevação desde o instrumento ao prisma. Se o prisma é maior do que o instrumento, este é um valor positivo.
Descrição	Uma descrição opcional associado com o ponto.
