Para editar o padrão de hachura para a Área de máscara da linha de articulação de folhas

A área de máscara da linha de articulação de folhas é a área que existe entre a parte externa de uma linha de articulação de folhas e a borda interna ou limite da moldura da vista. Na guia Exibir da caixa de diálogo do Estilo de linha de articulação de folhas, há uma opção para definir o padrão de hachura para esta área de máscara de linha de articulação de folhas.

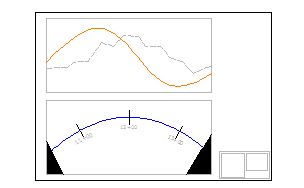

A máscara é exibida no espaço do papel na área entre o exterior de uma linha de articulação de folhas e o limite interno da moldura da vista, indicada pelo áreas escuras sombreadas na seguinte ilustração:

  1. Na árvore Configurações, expanda a coleção Linha de articulação de folhas e expanda a coleção Estilo de linha de articulação de folhas.
  2. Clique duas vezes em um estilo de linha de articulação de folhas para abrir a caixa de diálogo Estilo de linha de articulação de folhas.
  3. Clique na guia Exibir.
  4. Selecione uma Direção da vista (2D ou 3D). Você pode definir diferentes padrões de hachura para 2D e 3D.
  5. Na seção Exibição da hachura do componente na parte inferior, clique no valor atual por padrão. A caixa de diálogo Padrão de hachura é exibida.
  6. Selecione um tipo de hachura da lista. Opcionalmente, você pode procurar outra paleta de padrão de hachura.
  7. Clique em OK na caixa de diálogo Padrão de hachura.
  8. Opcionalmente, você pode especificar o ângulo e/ou a escala.
  9. Clique em Aplicar ou OK na guia Exibir da caixa de diálogo Estilo de linha de articulação de folhas.
