Utilize esta caixa de diálogo para gerar um relatório que identifica as áreas de fresagem e detalhes de deslocamento de um corredor especificado.

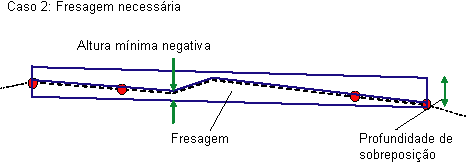

O corredor do qual este relatório foi gerado deve ter sido criado utilizando um das submontagens de fresagem. O Autodesk Civil 3D examina o corredor para estacas nas quais ocorre fresagem, a largura de fresagem através do corredor e a área de fresagem, que é a área abaixo da superfície de solo existente e acima da sobreposição da submontagem.
O relatório de fresagem identifica as estacas inicial e final onde a fresagem ocorre; deslocamentos à esquerda e direita da linha central nas estacas inicial e final; e a área que é calculada a partir dos dados anteriores.
Especifica o corredor em qual gerar o relatório.
Especifica a linha base do corredor em qual gerar o relatório. A montagem do corredor que é aplicada a esta linha base deve conter uma submontagem de fresagem.
Especifica a diferença na largura que deve existir entre os deslocamentos à esquerda e direita de uma estaca para a próxima de maneira que a área de fresagem seja incluída no intervalo de estaca atual no relatório.
A área entre as sucessivas linhas de amostra e os deslocamentos da esquerda e da direita são utilizadas no cálculo de área de fresagem. Se a diferença na largura entre os deslocamentos é menor do que o valor de tolerância, então a área não será incluída no relatório.
Especifica a diferença na espessura que deve existir entre as sucessivas linhas de amostra para que a área de fresagem para seja incluída no relatório.
Exibe as estacas inicial e final para a linha base especificada.
Você pode editar estes valores para alterar a faixa de estacas incluídas no relatório. Você pode inserir valores formatados ou não formatados, como 2+50.95 ou 250.95.
Especifica o nome e a localização do relatório resultante. Clique em e especifique a pasta e o tipo de arquivo.
Gera o relatório e o salva na localização especificada.
Fecha a caixa de diálogo e descarta as alterações para as faixas de estaca.
