Para segmentos de alinhamento de legenda

Para colocar a legenda, especifique o alinhamento e o componente no desenho, como uma linha, curva ou segmento espiral. Selecione um segmento único ou uma intersecção ou legende todo o alinhamento usando as opções múltiplas.

Nota: Alinhamentos de trilhos podem ser medidos usando a geometria verdadeira da curva ou o comprimento da corda. Se você utiliza um comprimento de Legenda geral de curva, o valor na legenda sempre exibe o comprimento d geometria verdadeira da curva, e não o comprimento da corda. Para legendar o comprimento de corda de uma curva, você deve utilizar uma expressão para determinar o comprimento da corda.

Exercício de tutorial: Legendar manualmente um objeto

Para legendar vários segmentos de linha de alinhamento

Legenda automaticamente todas as linhas, curvas e espirais no alinhamento com Estilos de legenda de linha, curva ou espiral.

As legendas são colocadas em cada entidade de linha, curva ou espiral no alinhamento selecionado.

  1. Clique na guia Anotarpainel Legendas e TabelasMenu Adicionar legendasAlinhamentoAdicionar legendas de alinhamento.
  2. Na caixa de diálogo Adicionar legendas, verifique se Alinhamentos é exibido na lista de Recursos.
  3. Na lista Tipo de legenda, selecione Múltiplos segmentos.
  4. Especifique estilos de legenda para Linha, Curvae Espiral.
  5. Clique em Adicionar. No desenho, selecione o alinhamento.

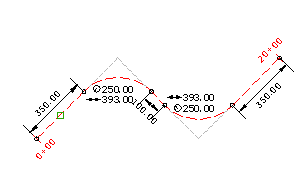

    As legendas são exibidas em todas as linhas, curvas e espirais no alinhamento.

Para legendar segmentos de linha de alinhamento

Adicione legendas de segmento único para as linhas, curvas e espirais com Estilos de legenda de Linha, Curva ou Espiral.

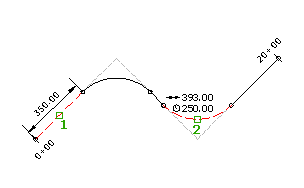

As legendas são colocadas em cada entidade de linha (1), curva (2) ou espiral que você selecionar.

  1. Clique na guia Anotarpainel Legendas e TabelasMenu Adicionar legendasAlinhamentoSegmento único.
  2. Selecione uma localização na linha de alinhamento ou segmento para legendar.
  3. Na lista Tipo de legenda, selecione o Segmento único.
  4. Especifique estilos de legenda para Linha, Curvae Espiral.
  5. Clique em Adicionar. No desenho, selecione o alinhamento.
  6. No desenho, selecione o segmento que deseja pôr a legenda.
