Para trabalhar com pontos de alinhamento de intersecção

Para adicionar um PI para um alinhamento

Quebre uma linha fixa em duas linhas fixas adjacentes ao criar um ponto de intersecção (PI) em um ponto especificado.

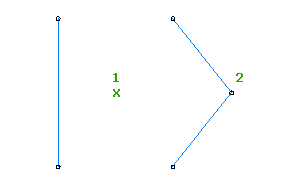

Quando selecionar um ponto (1), o novo PI (2) é criado. No novo PI, os pontos finais são criados para as novas linhas, que mantém a tangência entre si.

  1. Clique no alinhamento. Clique na Guia AlinhamentoPainel ModificarEditor de geometria Pesquisa.
  2. Na barra de ferramentas Ferramentas de layout do alinhamento, clique em Inserir PI.
  3. Na janela de desenho, clique na localização para o novo PI.

Para separar um alinhamento PI da área de desenho

Separar o ponto de intersecção (PI) onde os pontos finais de duas tangentes fixas ou flutuantes se encontram.

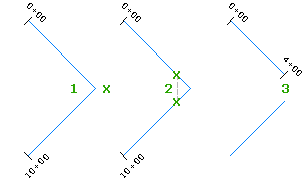

Quando quebrar um PI (1), o ponto final da tangente estão separados por uma distância especificada (2). Quando um PI é quebrado (3), a segunda tangente não faz mais parte da geometria de alinhamento resolvida.

  1. Selecione o alinhamento.

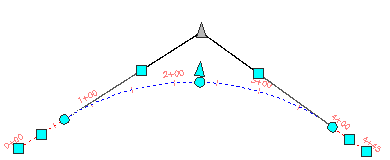

    Uma alça será exibida no ponto de intersecção.

  2. Mova o cursor sobre a alça.

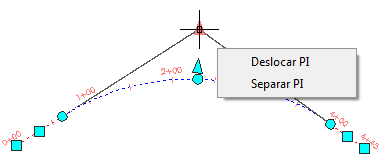

  3. No menu alça, selecione Separar PI.
  4. Especifique a distância que deseja separar o PI.
  5. As tangentes são separadas no ponto de intersecção, que agora exibe uma alça.

Para excluir um PI de um alinhamento

Criar uma única tangente a partir de duas tangentes adjacentes ao remover seu ponto de intersecção (PI).

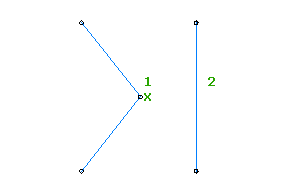

Quando o PI (1) é excluído (2), os pontos finais da tangentes são removidos.

  1. Clique no alinhamento. Clique na Guia AlinhamentoPainel ModificarEditor de geometria Pesquisa.
  2. Na barra de ferramentas Ferramentas de layout do alinhamento, clique em Excluir PI.
  3. Na janela de desenho, clique em um ponto próximo ao PI que deseja remover.
