Para criar uma intersecção de deslocamento de quadrado

Você pode determinar o deslocamento, distância, e o ponto de intersecção onde um ângulo direito seria projetado em uma linha infinita (definida por dois pontos). Após uma intersecção ser encontrada, você pode salvá-la especificando um novo número de ponto.

Para criar um deslocamento de quadrado deslocamento na janela de comando Levantamento topográfico

  1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede para editar, e clique na janela de comando Levantamento topográfico.
  2. Clique no menu Intersecções Deslocamento de quadrado.
  3. Insira o identificador do ponto inicial da linha.
  4. Insira o segundo identificador de ponto para definir a linha.
  5. Insira o identificador de ponto do deslocamento do ponto a partir da linha.

    O Autodesk Civil 3D determina a distância de deslocamento do ponto (inserido na etapa 5) da linha estabelecida pelos primeiros dois pontos. Isto estabelece uma distância lateral conhecida duas direções laterais conhecidas. Utilizando esta informação, o Autodesk Civil 3D calcula os cantos de um quadrado e cria os cantos do deslocamento de quadrado a partir da linha (estabelecida na etapa 3 e 4) na mesma distância como definido pelo ponto inserido na etapa 5.

Para criar um deslocamento de quadrado, usando a linguagem de comando do levantamento topográfico

  1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede para editar, e clique na janela de comando Levantamento topográfico.
  2. Na linha Comando, insira:

    SQ [referência 1] [referência 2] [referência]

Exemplo de linha de comando

O exemplo a seguir mostra uma entrada válida usando o comando de deslocamento de quadrado:

SQ 302 303 501

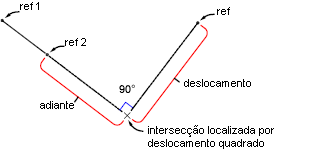

Este exemplo localiza o ponto que cria um ângulo direito entre a linha a partir do ponto 302 até o ponto 303 e o ponto 501.

SQ 13 14 501

Este exemplo localiza o ponto que cria um ângulo direito entre a linha a partir do ponto 13 até o ponto 14 e o ponto 501.

O comando de deslocamento de quadrado exibe a distância à frente e a distância de deslocamento para o ponto de intersecção.

Sintaxe de comando

SQ [referência 1] [referência 2] [referência]

Parâmetro Definição
referência Ponto final existente no vetor. Pode ser qualquer tipo de ponto, incluído um ponto de figura.
referência Ponto inicial existente no vetor. Nível 1 e nível 2 estabelecem uma rumo no vetor.
referência O ponto do vetor. O ponto de interseção cria um ângulo direito entre o vetor e este ponto.
