Sobre as propriedades de gráfico do perfil longitudinal

Defina propriedades de gráfico de perfil longitudinal, tanto a partir da guia Prospector do Toolspace, quanto a partir da janela de desenho.

Você pode alterar a faixa de estaca, malha, perfis exibidos, e anotações de objetos no gráfico do perfil longitudinal.

Através da especificação de propriedades, é possível controlar o conteúdo e o formato de um gráfico do perfil longitudinal. Propriedades de gráfico do perfil longitudinal são organizadas em diversas guias da caixa de diálogo Propriedades do gráfico do perfil longitudinal: informações, estacas, elevações, perfis, faixas, projeções, e redes de tubulação. As guias para projeção e redes de tubulação aparecem, caso o gráfico do perfil longitudinal inclui esses objetos.

Configure essas propriedades ao criar um gráfico de perfil longitudinal. Em qualquer momento, é possível usar a caixa de diálogo Propriedades do gráfico do perfil longitudinal para efetuar alterações.

Guia Informações

Visualizar ou editar o nome do gráfico do perfil longitudinal, descrição e o estilo de objeto do perfil.

Guia Estacas

Configurar a faixa das estacas exibidas no gráfico do perfil longitudinal.

Guia Elevações

Configurar a faixa das elevações exibidas no gráfico do perfil longitudinal. Se o gráfico do perfil longitudinal estiver dividido, é possível utilizar esta guia para especificar as estacas e estilos para segmentos divididos.

Guia Perfis

Especifique que perfis são exibidos no gráfico do perfil longitudinal e se a vista é encurtada pela extensão de um determinado perfil. Você pode editar a descrição, alterar o modo de atualização (dinâmico ou estático), a camada, e o estilo de cada perfil na vista atual. É também possível determinar se o gráfico do perfil longitudinal será dividido, o que reduz o tamanho vertical.

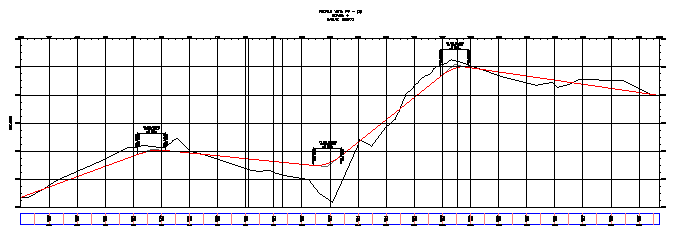

Gráfico do perfil longitudinal sem divisão

O gráfico do perfil longitudinal de amostra, antes da divisão, mostra uma faixa de elevação de 60 pés.

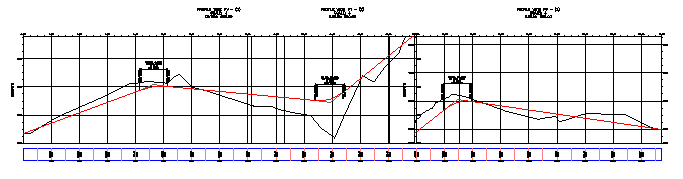

Gráfico do perfil longitudinal com divisão

O gráfico do perfil longitudinal dividido é mais compacto, com uma faixa de elevação de aproximadamente 38 pés. Na estaca dividida, uma escala de elevação separada é fornecida para cada peça do gráfico do perfil longitudinal.

Faixa.

Especifique quais faixas de dados serão incluídas no gráfico do perfil longitudinal, e se deverão ser colocadas ao longo da parte superior ou inferior da malha. Os seguintes tipos de faixa de dados estão disponíveis para exibição: dados do perfil, geometria vertical, geometria horizontal, superelevação para um determinado alinhamento horizontal, dados seccionais e dados de rede de tubulação.

Guia Hachura

Especifique o estilo e a localização de hachura entre superfícies, o que mostra regiões de corte e de aterro no desenho vertical.

Guia Redes de tubulação

Especifique que tubulações ou estruturas serão exibidas no gráfico do perfil longitudinal, bem como seus estilos, substituições de estilo e colocação de camada. A guia Redes de tubulação é exibida somente se houver uma ou mais redes de tubulação no desenho.

Guia Projeções

Especifique os objetos da vista da planta que deseja projetar no gráfico do perfil longitudinal, inclusive objetos do AutoCAD e do Autodesk Civil 3D. Você pode também especificar os estilos de exibição de objeto, opções de elevação, e valores de elevação. A guia Projeções é exibida apenas quando objetos projetados existem no gráfico do perfil longitudinal.

Guia Interseções

Especifique os objetos da vista da planta que deseja mostrar como objetos de interseção no gráfico do perfil longitudinal, inclusive alinhamentos, perfis, linhas de recurso, imagens de levantamento topográfico e polilinhas 3D. Você também pode especificar os valores de estilos de marcador, estilos de legenda, opções de elevação e elevação. A guia Interseções só é exibida quando há objetos de interseção no gráfico do perfil longitudinal.
