Para criar pontos perpendiculares

Interpola um ponto de controle ao longo de uma linha ou entidade que seja perpendicular a um ponto especificado.

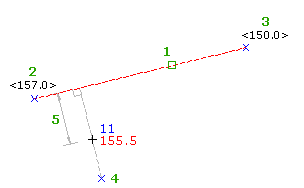

Criar um ponto de interpolação que é perpendicular ao longo de uma linha ao selecionar um objeto (1) que tem dois pontos de controle (2) e (3).

1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
2. Guia Início painel Criar dados de solo Menu pontos Criar pontos - interpolar Perpendicular .
3. Especifique a região de interpolação, executando um dos procedimentos a seguir:
   • Selecione um ponto no desenho e insira uma elevação para o primeiro ponto. Especifique o segundo ponto e, a seguir, insira D para especificar a diferença na elevação entre dois pontos, ou insira S para especificar a inclinação do primeiro ponto para o segundo ponto.
   • Utilize comandos transparentes para especificar o ponto.
   • Insira Ee selecione um arco, linha, linha do recurso, linha do lote ou polilinha. Especifique a localização para o ponto perpendicular e, a seguir, especifique a distância de deslocamento, inserindo a distância, selecionando um ponto ou utilizando os Comandos transparentes.
4. Insira a descrição ou pressione Enter para pular a descrição.
