Para criar um único gráfico do perfil longitudinal

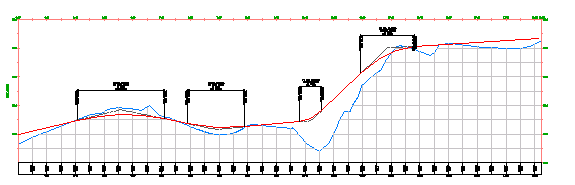

Crie um gráfico do perfil longitudinal único exibir um perfil de superfície e para projetar um perfil de layout. Cada gráfico do perfil longitudinal exibe perfis novos ou existentes e deslocamentos para um alinhamento horizontal.

Tutorial: Exibir e modificar gráficos do perfil longitudinal

  1. Clique na Guia Início Painel Perfil e Gráficos de seção menu suspenso Gráfico do perfil longitudinalCriar gráfico do perfil longitudinal Pesquisa.
  2. No assistente Criar múltiplos gráficos do perfil longitudinal, navegue através das páginas ao usar os vínculos na esquerda ou ao clicar em Voltar ou Próximo.
    Nota: Clique em Criar gráficos do perfil longitudinal a qualquer momento, para aceitar as configurações atuais.

    As páginas do assistente contêm os seguintes controles:

    • Página Geral - Especifique o nome de alinhamento e nome e descrição do gráfico do perfil longitudinal.
      Nota: A opção Mostrar perfis de deslocamento por gráficos do perfil longitudinal empilhados verticalmente é aplicável somente ao criar gráficos do perfil longitudinal empilhados.
    • Página de faixa de estacas - Especifique as estacas inicial e final.
    • Página Altura do gráfico do perfil longitudinal - Especifique a altura do gráfico do perfil longitudinal e todas as opções de perfil de divisão, incluindo estacas de divisão e estilos para estacas.
    • Página Opções de exibição de perfil - Especifique os perfis a serem desenhados, bem como seus estilos, legendas e camadas.
    • Página Rede de tubulação/pressão - Especifique as redes de tubulação ou peças a serem desenhadas.
    • Página Faixas de dados - Especifique o conjunto de faixa de dados e suas propriedades.
    • Página Opções de hachura - Especifique como marcar áreas entre dois perfis no gráfico do perfil longitudinal, como, por exemplo, onde o terreno deve ser cortado ou aterrado para criar o perfil de projeto.
  3. Clique em Criar gráfico do perfil longitudinal.
  4. Na janela de desenho, clique em uma localização no canto inferior esquerdo (origem) da malha do gráfico do perfil longitudinal. A visualização do perfil é desenhada.
