Para trabalhar com padrões de inclinação de corredor

Padrões de inclinação são linhas de indicadores de inclinação. Eles têm uma ou mais linhas de repetição, que são alinhadas com a direção do fluxo. As linhas podem ser o comprimento da inclinação ou menos. Eles podem ter um símbolo predefinido ou um bloco do AutoCAD inserido em uma extremidade.

Padrões de inclinação são aplicados entre quaisquer duas linhas de recurso (normalmente, entre um perímetro de nivelamento e linha de talude).

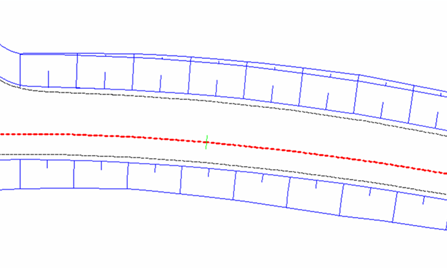

Utilização típica de inclinação padrão ao longo de um corredor:

Para aplicar um padrão de inclinação de corredor

1. No Toolspace, na guiaProspector, expanda Corredores, clique com o botão direito do mouse no corredor, e clique em Propriedades.
2. Na caixa de diálogo Propriedades do corredor, clique na guia Padrões de inclinação.
3. Clique em Adicionar padrão de inclinação >>
4. No desenho, selecione a primeira linha de recurso do corredor que irá formar um lado da inclinação. Se você efetuar uma seleção ambígua, a caixa de diálogoSelecione uma linha de recurso é exibida. Selecione uma linha de recurso na lista.
5. Selecione a segunda linha de recurso do corredor que irá formar o outro lado da inclinação. Se você efetuar uma seleção ambígua, a caixa de diálogoSelecione uma linha de recurso é exibida. Selecione uma linha de recurso na lista.
6. Clique em Aplicar.

Para editar um padrão de inclinação de corredor

1. No Toolspace, na guia Prospector, expanda Corredores. Clique com o botão direito do mouse no corredor. Clique em Propriedades.
2. Na caixa de diálogoPropriedades do corredor, clique na guiaPadrões de inclinação.
3. Para alterar o estilo padrão de inclinação, clique em no campoEstilo padrão de inclinação. Selecione um estilo da caixa de diálogo Selecione estilo ou utilize as ferramentas de criação de estilo padrão, para criar ou editar um estilo.
4. Para alterar tanto os pontos de início quanto os de fim de um padrão de inclinação, selecione os campos Início da estaca ou Fim da estaca. Informe os valores, ou clique em , e clique o local no desenho.
5. Clique emAplicar.
