Para criar uma observação usando um ângulo Face1 ou Face2

Crie uma observação a partir de uma estaca transversal usando um ângulo horizontal em Face1 ou Face2 de seu instrumento.

Você pode inserir as medições, usando os comandos Face1 (direta) e Face2. Estes comandos aplicam colimação (se definida), e calculam automaticamente a média das visões após inserir as observações.

Os ângulos Face1/Face2 podem ser coletados em qualquer ordem. Se as observações Face1 ou Face2 são registradas, então uma visibilidade traseira correspondente como Face1 ou Face2 também deve ser registrada. No caso onde as observações Face1 ou Face2 de previsão são gravadas sem uma visibilidade traseira Face1 ou Face2, a orientação da configuração é usada no cálculo de vante.

O Autodesk Civil 3D usa todas as observações recíprocas para um ponto (vante e visibilidade traseira) ao calcular uma média de distância horizontal e vertical de todas as observações, desde que a distância seja um valor diferente de zero para calcular a média da posição horizontal e vertical de um ponto. A média correta de todas as Face1/Face2 e observações recíprocas é aplicada quando um ajuste de rede ou transverso for executado. Um ajuste pode ser feito para obter os valores médios corretos se houver uma poligonal fechada ou não.

Para criar uma observação usando um ângulo Face1 ou Face2, usando a linguagem de comando

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede a qual você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
2. Na linha Comando, insira:

   F1(ponto) [ângulo] [distância] (descrição)

   ou

   F2 (ponto) [ângulo] [distância] (descrição

Para criar uma observação usando um ângulo Face1 ou Face2 e um ângulo vertical, usando a linguagem de comando

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede a qual você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
2. Na linha Comando, insira:

   F1 VA (ponto) [ângulo] [distancia] [ângulo vertical] (descrição)

   ou

   F2 VA (ponto) [ângulo] [distancia] [ângulo vertical] (descrição)

Para criar uma observação usando um ângulo Face1 ou Face2 e uma distância vertical, usando a linguagem de comando

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede a qual você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
2. Na linha Comando, insira:

   F1VD (ponto) [ângulo] [distância] [distância vertical] (descrição)

   ou

   F2 VD (ponto) [ângulo] [distancia] [ângulo vertical] (descrição)

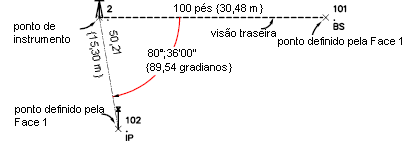

Exemplo: Face1

NE 2 200 200

AZ 2 1 100

STN 2 1.585

BS 1

F1 VA 101 0 30.480 100 BS

! AZIMUTH: 101.6126 DISTÂNCIA: 30.4800

! PONTO 101 NORTE: 199.2280 LESTE: 230.4702

! ELEV: <Nulo>

F1 VA 102 89.5370 15.304 101.2052 IP

! AZIMUTH: 191.1682 DISTÂNCIA: 15.3013

! PONTO 102 NORTE: 184.8457 LESTE: 202.1159

! ELEV: <Nulo>

Pontos criados como Face1 comando:

O Ponto 101 está localizado girando um ângulo horizontal de 0 desde a Face1 e um ângulo vertical de 100 a uma distância de 30.480 do ponto de instrumento com a descrição de BS.

O Ponto 102 está localizado girando um ângulo horizontal de 89.5370 desde a Face1 e um ângulo vertical de 101.2052 a uma distância de 15.304 do ponto de instrumento com a descrição de BS. Ângulos e distâncias encontram-se em unidades atuais, a não ser que você digite um sufixo qualificado.

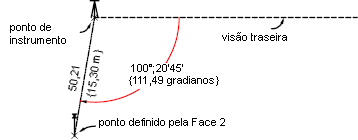

Exemplo: Face2

NE 2 200 200

AZ 2 1 100

STN 2 1.585

F2 1 200

F2 VA 101 311.4954 15.30 301.0355 IP

! AZIMUTH: 213.1080 DISTÂNCIA: 15.300

! PONTO 101 NORTE: 198.2901 LESTE: 199.6429

! ELEV: <Nulo>

Os pontos criados como comando Face2:

O Ponto 101 está localizado a uma distância de 15.30 da configuração de instrumento em um ângulo desde a visibilidade traseira de 311.4954. O ângulo físico real girado é de 111.49 com um ângulo vertical de 301.03. A descrição do ponto é IP. Ângulos e distâncias encontram-se em unidades atuais, a não ser que você digite um sufixo qualificado.

Nota: Este é um ângulo girado com o escopo invertido. Normalmente, a visibilidade traseira é definida em um ângulo de 180°, de modo que a diferença entre ela e o ângulo seja o valor do ângulo girada para a direita (100°20'45").

Sintaxe de comando

F1 (ponto) [ângulo] [distância] (descrição)

F2 (ponto) [ângulo] [distância] (descrição)

ou

F1 VA (ponto) [ângulo] [distancia] [ângulo vertical] (descrição)

F2 VA (ponto) [ângulo] [distancia] [ângulo vertical] (descrição)

ou

F1 VD (ponto) [ângulo] [distancia] [ângulo vertical] (descrição)

F2 VD (ponto) [ângulo] [distancia] [ângulo vertical] (descrição)

Parâmetro	Definição
ponto	O alça de ponto do ponto novo. Não é necessário atribuir um número de ponto se a numeração de ponto automática estiver ligada.
ângulo	Especifica o ângulo horizontal medido. É assumido para ser no sentido horário (direita). Utilize um número negativo (-) para ativar no sentido anti-horário (esquerda). Insira o ângulo horizontal nas unidades angulares actual (GMS, gradianos, graus decimais, radianos ou milipulgadas).
distância	Especifica a distância a partir do ponto do instrumento para o ponto sendo localizado. Mede-se nas unidades actual, a não ser que especificado de outra forma. A distância considerar-se-á como horizontal a não ser que se utilize VA. Se utiliza-se VA, a distância reconhece-se como uma distância de inclinação.
ângulo vertical	A direção do ângulo vertical (zenit, horizontal ou nadir). Escreva este valor nas unidades angulares actual (GMS, gradianos, graus decimais, milipulgadas ou radianos).
distância vertical	A diferença de elevação desde o instrumento ao prisma. Se o prisma é maior do que o instrumento, este é um valor positivo.
Descrição	Uma descrição opcional associado com o ponto. Se você utilizar uma chave descritiva, atribuir-se-á informação específica para o ponto.
