Caixa de diálogo Criar perfil de melhor ajuste

Utilize esta caixa de diálogo para especificar as configurações a utilizar ao criar um perfil com melhor ajuste por meio de uma série de objetos.

Dados de entrada

Tipo de entrada

Especifica o tipo de objetos de origem (Blocos do AutoCAD, Polilinhas 3D do AutoCAD, Pontos do AutoCAD, Pontos COGO ou Perfil da superfície, Linhas do recurso) pelos quais criar o perfil de melhor ajuste.

Opções de erradicação

Abre a caixa de diálogo Opções de erradicação de perfil de melhor ajuste, que lhe permite especificar opções para adicionar ou remover vértices ao utilizar linhas do recurso ou Polilinhas 3D do AutoCAD com os dados de entrada.

Caminho 1

Especifica que o perfil é criado através de um caminho único de pontos de regressão.

Utilize esta opção para criar um perfil a partir de dados de amostra de linha de centro.

Caminho 2

Especifica que o perfil é criado entre dois caminhos de pontos de regressão.

Utilize esta opção para criar um perfil de linha de centro entre dados de amostra de qualquer dos bordos de pavimento de uma estrada ou dos trilhos direito e esquerdo.

Opções de melhor ajuste

Estas opções afetam a maneira na qual o algoritmo de melhor ajuste é aplicado para os dados de entrada.

Raio máximo para detecção de curva

Especifica o maior raio aceitável de curvas que são criadas a partir dos dados de entrada.

Nota: Este valor é uma estimativa. Para obter melhores resultados, especifique um valor que seja um pouco maior do que o maior raio conhecido nos dados de entrada.

Tipo de curva

Especifica o tipo de curva (Parábola ou Arco circular) que são criados entre as tangentes.

Método de desenho do perfil

• Somente acima: Especifica que o perfil com melhor ajuste será desenhado acima das elevações dos dados de entrada.

  Na ilustração a seguir, o perfil com melhor ajuste é desenhado acima dos dados de entrada (um perfil de superfície).


• Permitir acima e abaixo: Especifica que o perfil com melhor ajuste será desenhado acima e abaixo das elevações dos dados de entrada.

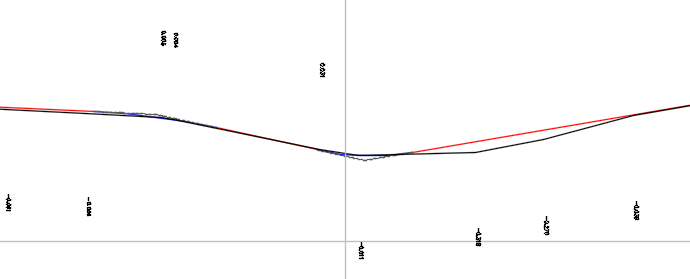

  Na ilustração a seguir, o perfil com melhor ajuste é desenhado acima e abaixo dos dados de entrada (um perfil de superfície).



Configurações de criação

Alinhamento

Especifica o nome do alinhamento principal. Cada alinhamento deve ter um nome único.

Perfil

Especifica o nome do perfil. Cada perfil deve ter um nome único.

Estilo de perfil

Exibe o estilo atual. Clique na seta para selecionar outro estilo de perfil.

Camada

Exibe a camada na qual o objeto de perfil é criado. Clique na seta para selecionar outra camada.

Mostrar relatório

Abre a vistaRelatório de perfil de melhor ajuste, que lista os resultados da regressão de melhor ajuste, inclusive as coordenadas de cada ponto de regressão.

Deslocamentos de legenda

Cria no desenho legendas que mostram as informações de Deslocamento para a entidade exibidas na vista de relatório de perfil com melhor ajuste.

As legendas mostram a diferença de elevação do perfil com melhor ajuste aos dados de entrada (entidades).

Nota: Essas legendas usam o estilo de texto padrão com altura de 1.00 e são criadas na camada 0.
