Utilize o comando Criar rotatórias para criar uma rotatória no seu modelo de rodovia.
Você pode criar uma rotatória a partir de alinhamentos, linhas ou polilinhas, definindo o alinhamento de estradas de entrada na rotatória. Os alinhamentos não precisam efetuar a intersecção e o mesmo alinhamento pode ser usado para duas aproximações para uma rotatória.
Normalmente, você terá dois ou mais alinhamentos desenhados, representando a abordagem de estradas. No entanto, você pode começar com apenas um alinhamento, se você desejar apenas uma estrada de aproximação conectada à rotatória.

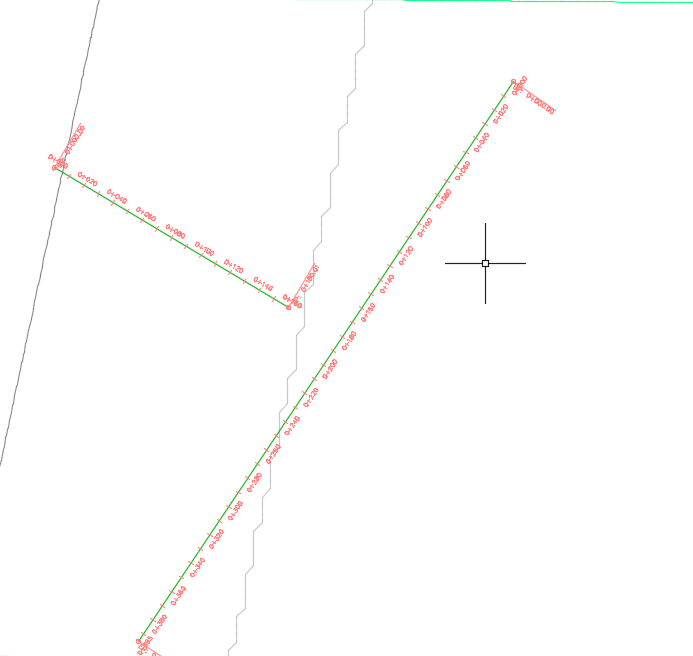

Criando rotatórias a partir de alinhamento de não intersecção
Em um desenho com alinhamentos, execute o comando Criar rotatória, selecione a norma com a qual deseja basear o cálculo e, após a seleção do padrão, você será solicitado por alguns valores-chave na caixa de diálogo Criar rotatória. Ao fechar a caixa de diálogo, localize o centro da rotatória (ele não precisa estar em qualquer alinhamento) e então os pontos nos alinhamentos para cada uma das estradas de aproximação.

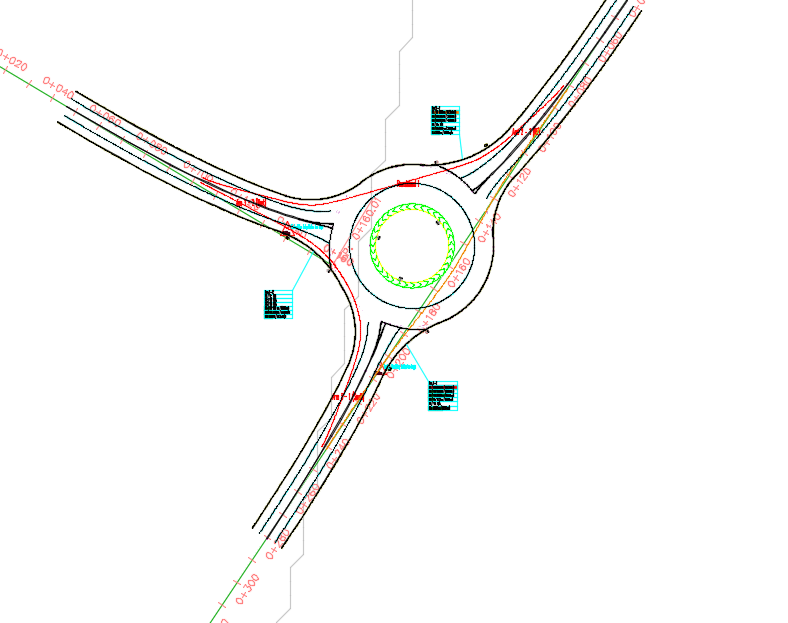

Na imagem abaixo, uma rotatória com três braços foi criada a partir do desenho acima com dois alinhamentos.

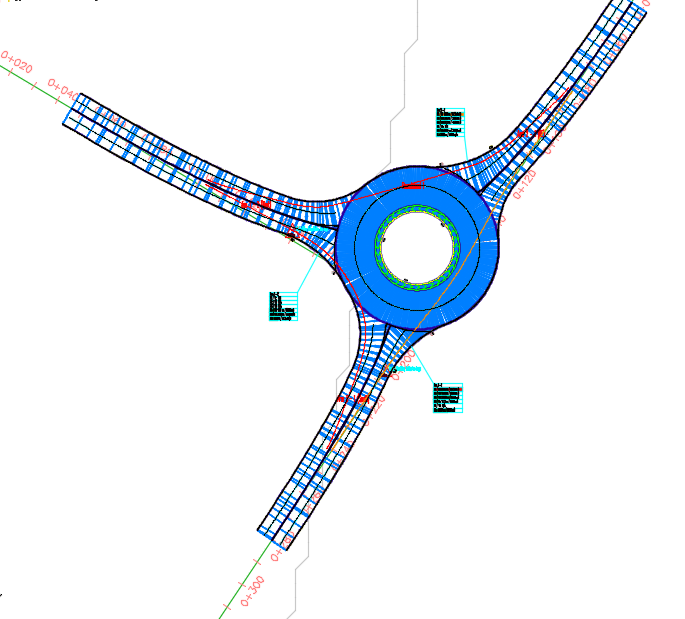

Criar um corredor a partir da rotatória
Utilize as propriedades da rotatória e defina a Superfície do solo existente na lista suspensa ou ao selecionar no desenho e aplicar a alteração. Isto cria um corredor dinâmico no desenho. O corredor atualiza automaticamente quando a geometria da rotatória for modificada e/ou as aproximações forem modificadas, adicionadas ou excluídas. Observe que a superfície do solo existente pode ser definida na caixa de diálogo Criar rotatória.
