Sobre como adicionar objetos de interseção a gráficos de perfil longitudinal

Você pode adicionar interseções a gráficos de perfil longitudinal para identificar onde objetos lineares cruzam o perfil relativo ao alinhamento principal.

Use o comando Adicionar interseções ao gráfico do perfil longitudinal para adicionar interseções e legendas a gráficos de perfil longitudinal dos seguintes tipos de objetos:

Quando adiciona interseções a um gráfico de perfil longitudinal, você especifica que estilos de marcador e legenda deseja aplicar às interseções. É possível configurar estilos exclusivos para cada tipo de objeto de interseção. Dessa forma, você pode exibi-los e legendá-los de forma diferente.

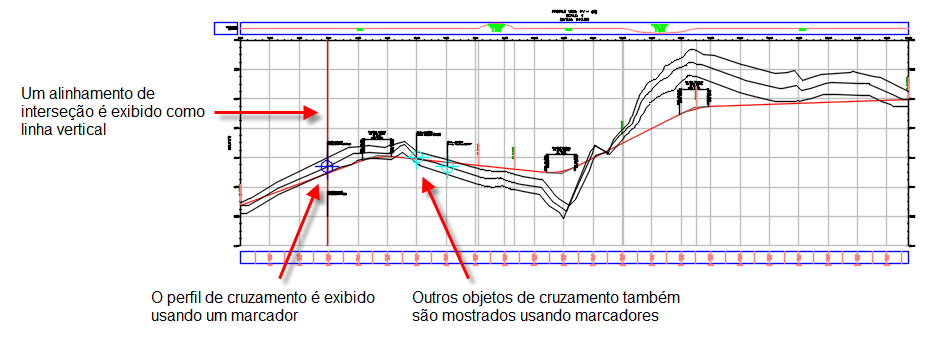

Os alinhamentos de interseção são mostrados como linhas verticais no gráfico do perfil longitudinal, pois não incluem elevações. Contudo, você pode especificar um valor de elevação para as legendas de alinhamento de interseção.

Os estilos de marcador são usados para controlar a aparência de objetos de interseção em gráficos de perfil longitudinal. A aparência do estilo de marcador é controlada na guia Exibição da caixa de diálogo Estilo de marcador. Na lista Direção da exibição, selecione Perfil e edite o modo como o estilo de marcador é configurado para o gráfico do perfil longitudinal. Um único componente controla a exibição do marcador (usado para exibir perfis de interseção, linhas de recurso, imagens do levantamento topográfico e polilinhas 3D) e da linha vertical da interseção (usada para exibir alinhamentos de interseção).

Objetos de interseção usam estilos de legenda de interseção de gráficos de perfil longitudinal.

É possível configurar os estilos de legenda para incluir as seguintes propriedades:

Nota: Se você legendar um objeto de interseção usando uma propriedade não aplicável a ele, como a Elevação da origem de um alinhamento, serão exibidos pontos de interrogação no texto da legenda.

Você pode exibir as interseções e as legendas no gráfico do perfil longitudinal usando a elevação do objeto, uma superfície ou um perfil, mas também pode especificar uma elevação manualmente. No caso de alinhamentos, a opção de elevação controla a elevação da legenda na exibição do gráfico do perfil longitudinal e é especificada manualmente.

Se você mover o cursor sobre uma interseção no gráfico do perfil longitudinal para realçá-la, o objeto também será realçado na vista da planta. Se, ao analisar as propriedades de interseção na guia Interseções da caixa de diálogo Propriedades do gráfico de perfil longitudinal, você selecionar um objeto de interseção na caixa de diálogo, o objeto será realçado na vista da planta e no gráfico do perfil longitudinal.
