Criar um alinhamento que segue o caminho mais lógico através de uma série de linhas do recurso, pontos COGO, ou linhas, arcos, pontos ou blocos do AutoCAD.
Você pode ajustar o comando para obter os resultados desejados com base no tipo e na precisão dos dados de origem.

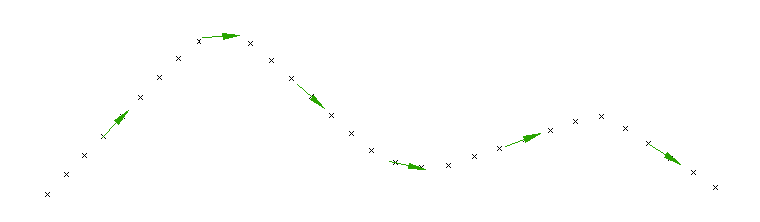

Por exemplo, quando você usa pontos COGO como dados de origem, o Autodesk Civil 3D determina a sequência mais lógica dos pontos COGO e, em seguida, inverte a ordem de todos os pontos que não correspondem à sequência dos outros pontos COGO selecionados.

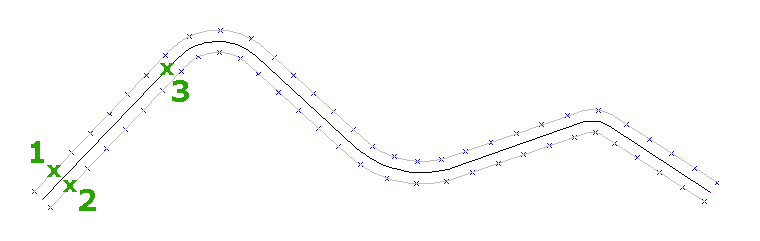

Quando dois caminhos de aproximadamente pontos COGO paralelos são utilizados, uma curva polinomial do AutoCAD (1, 2) é criada por cada caminho de pontos. Os pontos de cada curva polinomial são projetados em outros pontos de curva polinomial, nos quais dois pontos de tangência de projeções são utilizados para criar a linha de centro (3).

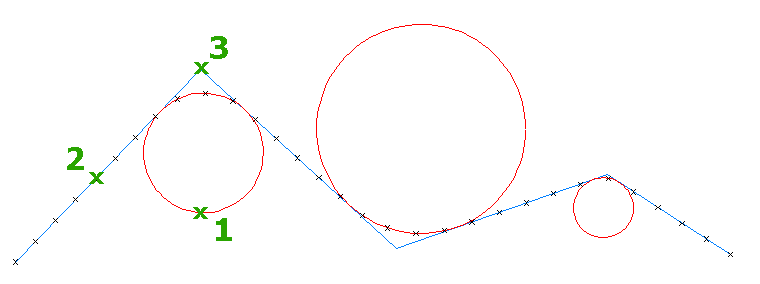

Em seguida, o Autodesk Civil 3D calcula as curvas (1) com base na sequência dos pontos e na configuração de Raio máximo para detecção de curva especificada. O Autodesk Civil 3D aproxima a curvatura vinculando os pontos de amostra com segmentos lineares. Para aumentar a precisão ao usar as linhas do recurso ou entidades do AutoCAD, os pontos intermediários de amostra podem ser erradicados dos dados de entrada originais ou criados entre cada par de pontos de amostra. Quando uma sequência de pontos tem um raio maior do que esta configuração, os pontos formarão uma tangente (2). A intersecção aparente das tangentes (3) são os pontos de intersecção para o alinhamento de tangentes.

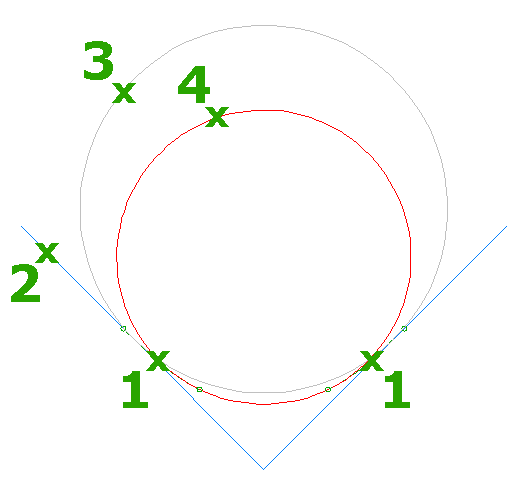

Quando a opção Criar espirais é selecionada, o Autodesk Civil 3D cria um par de espirais simétrico (1) entre cada curva e suas tangentes. Se espirais que atendem a um determinado valor de R/A não se ajustarem entre tangentes (2) e a curva (3), o raio da curva será reduzido (4) até que a solução seja encontrada. Quando você especificar essa opção sem a opção Criar espirais e corresponder com tangentes onde for possível, as espirais serão simétricas, mas a solução poderá apresentar erros mais graves.

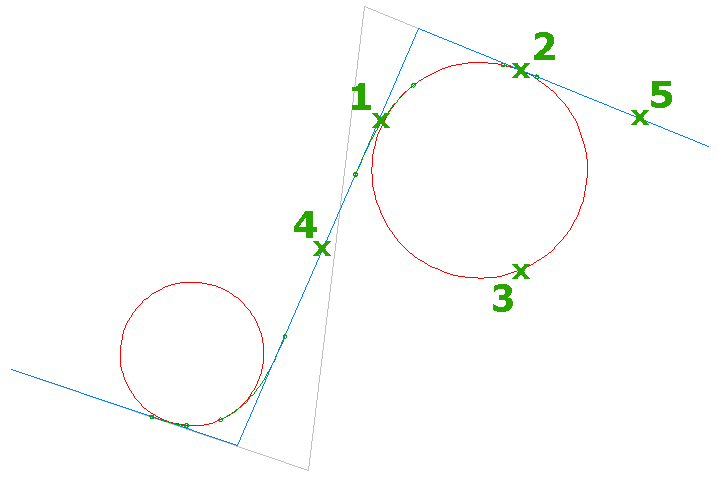

Quando a opção Criar espirais e corresponder com tangentes onde for possível é selecionada, o Autodesk Civil 3D cria um par de espirais assimétrico (1, 2) entre cada curva (3) e suas tangentes (4, 5 ). Se uma espiral que atende à relação R/A mínima especificada não se ajustar entre uma curva e uma tangente, a tangente (4) será movida em direção à curva até que a solução seja encontrada. O valor mínimo de R/A permite restringir os comprimentos da espiral, um valor maior produz menos espirais, enquanto um valor menor produz mais espirais.
