Sobre como solucionar a sobreposição das curvas de declive transversal

Corrige uma condições na qual a região de declive transversal de uma curva sobrepõe a região de declive transversal de uma curva adjacente.

Curvas de declive transversal sobrepostas podem ser solucionadas manualmente, através da alteração dos valores de estaca das estacas sobrepostas, ou da exclusão de estacas críticas.

Curvas de declive transversal sobrepostas também podem ser solucionadas automaticamente, durante o cálculo do declive transversal ou após o cálculo estar finalizado. Quando a sobreposição de declive transversal é automaticamente resolvida, a solução dependerá se as curvas sobrepostas são compostas ou reversas.

Curvas compostas sobrepostas

Nos casos de curva composta, estacas críticas sobrepostas são excluídas, e o declive transversal aplicado prosseguem de uma curva para a próxima.

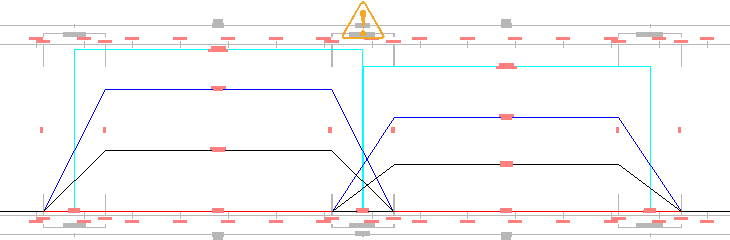

No exemplo a seguir, o Nível final da ferrovia da primeira curva sobrepõe o Nível inicial da ferrovia da secunda curva. O é exibido na vista de declive transversal, na localização da sobreposição.

Quando o é selecionado, a caixa de diálogo de tarefa Sobreposição detectada é exibida. Quando “Solucionar automaticamente a sobreposição” é selecionada, as estacas sobrepostas Nível final da ferrovia e Nível inicial da ferrovia são removidas da vista de declive transversal e do editor tabular, e o declive transversal aplicado é transferido da primeira para a segunda curva.

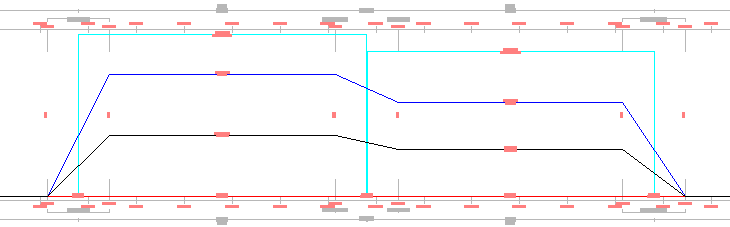

Nota: Se quaisquer estacas manuais existirem entre as estacas sobrepostas, serão também excluídas.

Curvas reversas sobrepostas

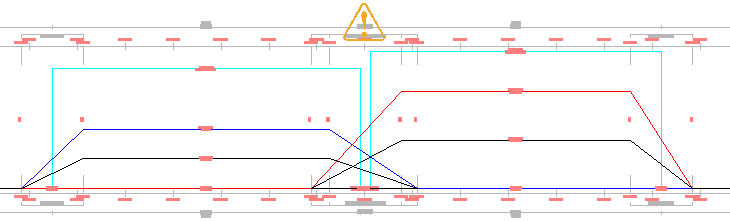

No exemplo a seguir, o Nível final da ferrovia da segunda curva sobrepõe o Nível inicial da ferrovia da primeira curva. O é exibido na vista de declive transversal, na localização da sobreposição.

Quando o é selecionado, a caixa de diálogo de tarefa Sobreposição detectada é exibida. Quando “Solucionar automaticamente a sobreposição” é selecionada, nas estacas nas quais as estacas críticas sobrepostas estão localizadas, o valor de estaca é aplicado nas duas estacas críticas e, em seguida, o valor do declive transversal aplicado dessas estacas é alterado para zero.

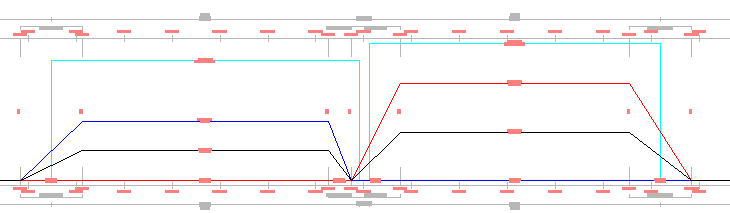

Após a sobreposição ser solucionada, o valor de estaca compartilhado poderá ser manipulado separadamente, usando o editor tabular ou alças na vista de declive transversal.
