Pode ser preciso limpar as conexões tubo a tubo, exibidas em planta ou gráficos do perfil longitudinal.
Este tópico descreve como entender e utilizar a opção Limpeza da extremidade da tubulação, que existe na guia Plano e perfil da caixa de diálogo Estilo de tubulação.
Quando esta opção está marcada para vistas de planta, a aparência das conexões tubo a tubo na vista de planta é limpa, de modo que ela representa com mais precisão a maneira como as conexões tubo a tubo aparecerão na planta de vista.
Quando esta opção está marcada para gráficos do perfil longitudinal, a aparência das conexões tubo a tubo no gráfico do perfil longitudinal é limpa, conforme segue:
- A sobreposição de extremidades de tubulações são aparadas para as bordas internas das tubulações, somente quando as estas bordas são exibidas, ou quando da exibição das bordas interna e externa.
- As bordas externas das tubulações são aparadas somente quando exibidas (quando as bordas internas das tubulações não são exibidas).

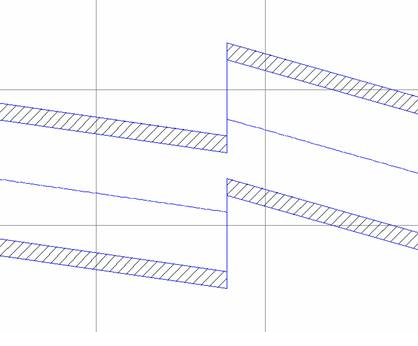

A ilustração a seguir mostra um perfil de uma tubulação de conexão tubo a tubo, com a opção limpar extremidade de tubulação ativada.

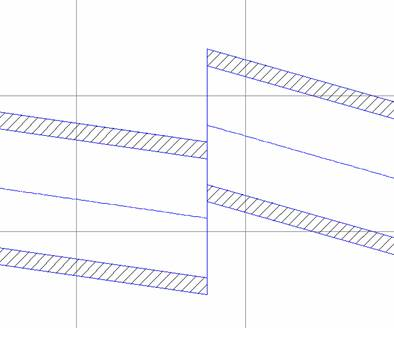

Quando esta opção não está selecionada, a aparência das conexões tubo a tubo exibidas no gráfico do perfil longitudinal não é limpa. A ilustração a seguir mostra um perfil de uma conexão tubo a tubo, com a opção limpar extremidade de tubulação desativada.
Por padrão, esta opção não está selecionada (desativado). Mas você pode simplesmente ativá-la para tubulações existentes (legado), para ter conexão tubo a tubo limpa.
É importante compreender o seguinte comportamento sobre esta opção:
- A opção Limpar extremidade da tubulação somente pode ser utilizada quando há uma estrutura nula entre duas tubulações.
- Esta opção funciona do mesmo modo em tubulações retas e curvas, exibidas em vistas do perfil.
- Esta opção apara (remove) as extremidades de tubulações sobrepostas para o interior de bordas, quando somente as bordas internas são exibidas, ou quando as bordas interna e o externa são exibidas.
- Esta opção apara as bordas externas, somente quando estas são exibidas (quando as bordas internas não são exibidas).
