Guia Planta (Caixa de diálogo estilo de conexão)

Utilize esta guia para definir a aparência da conexão em uma vista da planta 2D.

Acessório

As conexões podem ser representadas em vista da planta por sua linha de centro ou por um símbolo de bloco.

Visualizar como linha de centro

Exibe a conexão como a linha de centro do bloco que é definido no catálogo de redes pressurizadas.

Exibir como bloco definido pelo catálogo

Exibe a conexão usando o bloco definido no catálogo de redes pressurizadas.

Exibir como bloco definido pelo usuário

Exibe a conexão utilizando um bloco especificado pelo usuário. As seguintes opções estão disponíveis:

  • Nome do bloco: Especifica o nome do bloco a utilizar como o símbolo da conexão. Você pode selecionar um bloco do desenho atual ou adicionar um bloco ao desenho selecionando um arquivo de desenho. Uma visualização do bloco é exibida no painel à direita.

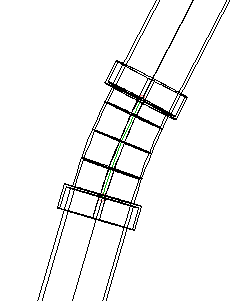

  • Personalizar bloco para vergaduras verticais: especifica o nome do bloco que será usado para representar vergaduras verticais na vista da planta. Marque a caixa e selecione um bloco para usar. Uma visualização do bloco é exibida no painel à direita.
  • Opções de tamanho:
    • Usar escala de desenho: quando esta opção é selecionada, os valores especificados nas caixas Valor X e Valor Y (polegadas ou milímetros, quando a unidade linear do desenho está definida como Pés ou Metros, respectivamente) são multiplicados pela escala do desenho para determinar o tamanho do símbolo do acessório exibido no desenho. Utilize essa configuração quando símbolos de anotação forem usados.
    • Usar escala fixa: quando esta opção é selecionada, a caixa do grupo Escala fixa é ativada. O símbolo do acessório será dimensionado pelos parâmetros X, Y e Z de escala fixa.
    • Usar tamanho em unidades absolutas: quando esta opção é selecionada, os valores especificados nas caixas Valor X e Valor Y são valores absolutos das unidades lineares de desenho (polegadas ou milímetros, quando a unidade linear do desenho está definida como Pés ou Metros, respectivamente).
    • Usar tamanho como uma percentagem da tela: quando esta opção é selecionada, os valores especificados nas caixas Valor X e Valor Y são percentuais do tamanho da tela de desenho. O tamanho do acessório de conexão exibido no desenho é sempre o mesmo percentual especificado do tamanho da tela do desenho.
    • Usar escala fixa a partir do tamanho de peça: quando esta opção é selecionada, a caixa de grupo Escala fixa é ativada. O símbolo do acessório será dimensionado pelos parâmetros X, Y e Z de escala fixa, com base no tamanho da peça do objeto.
