Como inverter a direção de alinhamento

Como inverter a direção de alinhamento

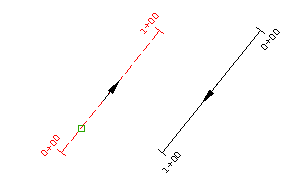

Você pode inverter a direção e o posicionamento de um alinhamento.

Todos os objetos que são dependentes do alinhamento (como perfis, linhas de amostra, seções, objetos do corredor, superelevação) também serão atualizados.

Você pode alterar apenas a direção de um alinhamento contínuo.

Importante: Utilizar este comando irá reprocessar todos os objetos que fazem referência ao alinhamento (perfis, seções, linhas de amostra, objetos de corredor e superelevação). É altamente recomendado que você utilize este comando nas fases iniciais do processo de design.

• Clique no alinhamento. Clique na guia Alinhamentopainel ModificarInverter direção Pesquisa.

Como inverter a direção de uma subentidade de alinhamento

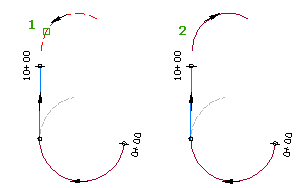

Inverter a direção de entidade de curva ou linha não conectada e fixa.

Este comando funciona somente em entidades fixas que não fazem parte da geometria de alinhamento resolvida. Para reverter a direção de todo o alinhamento, utilize o comando ReverseAlignDirection.

Quando você adiciona uma subentidade de alinhamento para um alinhamento existente, a direção da subentidade é determinada pela direção na qual foi desenhada. Se a direção da subentidade for diferente do alinhamento, a subentidade não poderá se tornar parte da geometria de alinhamento resolvida. A subentidade não pode ser incluída no estaqueamento do alinhamento ou legendar, a não ser que sua direção coincida com a do alinhamento.

1. Clique no alinhamento. Clique na guia Alinhamentopainel ModificarEditor de geometria Pesquisa.
2. Na barra de ferramentas Ferramentas de layout do alinhamento, clique em Inverter direção da subentidade.
3. Clique na subentidade de alinhamento na janela de desenho.
