Para criar um vértice utilizando um ângulo e distância

Para criar um vértice utilizando ângulo girado de uma inclinação posterior anterior Dois ou mais vértices devem existir na imagem para usar este comando.

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede de nomejanela Comando de Levantamento topográfico.
2. Na linha Comando, insira:

   FIGURE ANG-DIST [ângulo] [distância]

Exemplo de linha de comando

FIG NE 1000 1000

FIG ZD 0 222.2222

FIG AD 55.5556 304.80

AZIMUTE: 255.5556 DISTÂNCIA: 304.8000

NORTE: 1026.301 LESTE: 766.510

FIG AD 83.3333 15.240

AZIMUTE: 138.8889 DISTÂNCIA: 15.2400

NORTE: 1017.559 LESTE: 778.993

FINAL

Nota: As distâncias estão nas unidade no banco de dados de levantamento topográfico, a não ser que você insira um sufixo de qualificação.

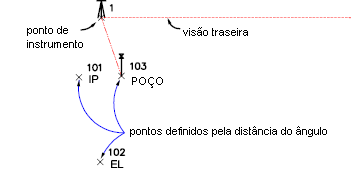

A figura abaixo ilustra o comando Distância de ângulo da imagem:

Sintaxe de comando

FIGURE ANG-DIST [ângulo] [distância]

comando sinônimo

FIG AD

Parâmetro	Definição
ângulo	O ângulo em sentido horário para ativar a partir do último ponto de interseção da figura. Escreva este valor nas unidades angulares da banco de dados de levantamento topográfico actual, já sejam DMS, graus, graus decimais, radianos ou milímetros.
distância	A distância desde o ponto de interseção actual da figura. Indique este valor nas unidades de distância da banco de dados de levantamento topográfico actual.
