É possível mover um ou mais gráficos de seção para um determinado grupo de gráficos de seção.
- Os gráficos de seção que você deseja mover e o grupo de gráficos de seção de destino devem compartilhar o mesmo grupo de linhas de amostra.
- Os gráficos de seção podem ser movidos de um conjunto individual de gráficos de seção para um grupo de gráficos de seção, ou de um grupo de gráficos de seção para outro grupo de gráficos de seção.
Nota: Os gráficos de seção não podem ser movidos para um conjunto individual de gráficos de seção.
Ao mover gráficos de seção para outro grupo de gráficos de seção, ocorre o seguinte:
- Os gráficos de seção são inseridos no grupo de gráficos de seção na ordem de seus estaqueamentos. Eles são inseridos entre os gráficos de seção existentes no grupo conforme necessário de mono que todos os gráficos de seção estejam em ordem.
- Se os estilos forem diferentes, os gráficos de seção que estão sendo movidos podem manter seus estilos existentes ou podem usar o estilo do grupo de gráficos de seção de destino.

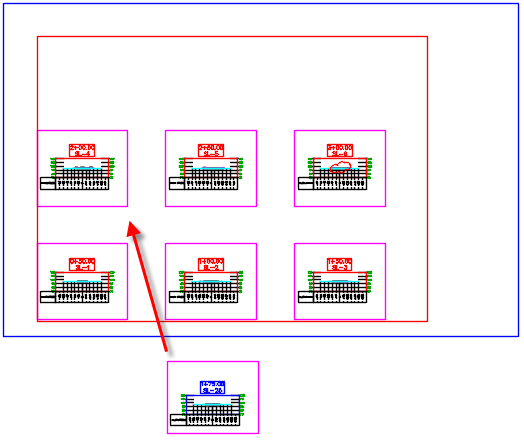

No exemplo a seguir, uma seção individual SL-25 precisa ser movida para o grupo de gráficos de seção. Sua estaca é 1+75, portanto, ela será inserida entre as seções da estaca 1+50 e 2+00.

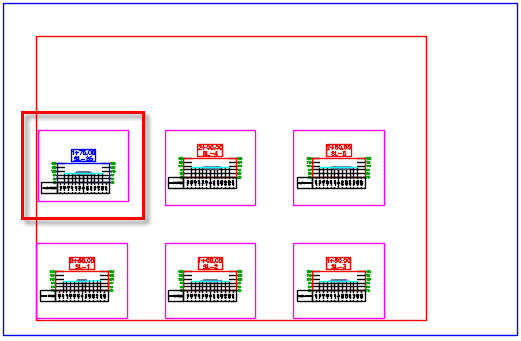

A ilustração a seguir mostra o gráfico de seção inserido no grupo de gráficos de seção. É possível optar por manter o estilo existente, conforme mostrado neste exemplo, ou por aplicar o estilo do grupo de gráficos de seção de destino às seções movidas. O gráfico de seção da estaca 3+00 foi movido para a próxima folha.
|
Assista ao vídeo: Vincular elementos de desenho com gráficos de seção e mover gráficos de seção para um grupo de gráficos de seção
Vincule elementos de desenho aos gráficos de seção e mova os gráficos de seção para um grupo de gráficos de seção |
00:02:54
Com áudio
-
No Prospector, selecione o grupo de gráficos de seção que contém os gráficos de seção que deseja mover para outro grupo de gráficos de seção.
Selecione Alinhamentos
Coleção de tipos de alinhamento (por exemplo, alinhamentos de linha de centro) <Nome do alinhamento> Grupos de linhas de amostra <Nome do grupo de linhas de amostra> Grupos de gráficos de seção <Nome do grupo de gráficos de seção>.
Os gráficos de seção são listados no gráfico de item do Prospector.
- No gráfico de item do Prospector, selecione os gráficos de seção que deseja mover.
- Clique com o botão direito do mouse em Mover para o grupo de gráficos de seção.
Nota: Este comando também está disponível no menu de contexto após selecionar um gráfico de seção no desenho e faixa de opções Gráfico de seção. Para acessar o comando na faixa de opções, clique na guia Gráfico de seção painel
Modificar vista
Mover para o grupo de gráficos de seção
Pesquisa.
- Na caixa de diálogo Selecionar um grupo de gráficos de seção, selecione o grupo de gráficos de seção de destino e clique em OK.
Nota: As seções que você deseja mover e o grupo de gráficos de seção de destino devem compartilhar o mesmo grupo de linhas de amostra. Somente os grupos de gráficos de seção criados a partir do mesmo grupo de linhas de amostra estão disponíveis para seleção.
- Se os estilos dos gráficos de seção forem diferentes dos gráficos usados no grupo de gráficos de seção, a caixa de diálogo da tarefa é exibida. É possível utilizar as opções da caixa de diálogo da tarefa para alterar o estilo dos gráficos de seção de maneira que coincidam com os estilos do grupo de gráficos de seção, ou é possível manter os estilos existentes.
Nota: Se você selecionar a caixa de seleção Sempre usar minha seleção no futuro na caixa de diálogo da tarefa e quiser alterar o comportamento no futuro, é possível editar as Configurações de mensagens ocultas na guia Sistema da caixa de diálogo Opções do AutoCAD.
