A posição do componente de legenda é definida ao especificar um componente de âncora, um ponto de âncora e um ponto de anexação. Ângulos de rotação e deslocamentos de X e Y são aplicados em relação ao componente de âncora e ponto de âncora.
- Componente de âncora. O componente de âncora é o item em que o componente de legenda é posicionado em relação. Ele pode ser o objeto que está legendado, ou pode ser outro componente da legenda.
- Ponto de âncora O ponto de âncora é a localização na âncora que está anexada ao ponto de anexação do componente de legenda. Ele pode ser a localização da legenda (quando o componente de âncora está definido para Recurso) ou pode ser uma das várias localizações no componente de legenda (quando o componente de âncora é definido para um componente de legenda específico).
- Ponto de anexação O ponto de anexação é a localização no componente de legenda que está anexada ao ponto de âncora.

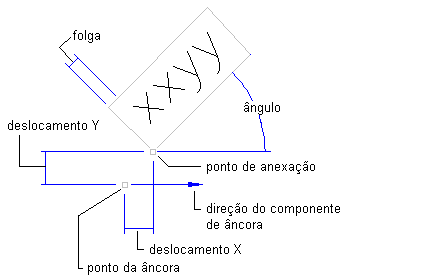

A ilustração a seguir mostra como estes pontos trabalham juntos para posicionar o componente de legenda (o texto rotacionado na ilustração):
Pontos de âncora e de anexação para o componente de texto
A âncora está em uma linha (a âncora está definida para Recurso e o ponto de âncora para Localização da legenda). O ponto de anexação de texto é definido para Inferior esquerdo. Observe como os deslocamentos, ângulo e folga de borda X e Y todos afetam em como a legenda é posicionada em relação aos pontos de âncora e de anexação
As ilustrações a seguir mostram os diferentes pontos nos componentes de legenda que podem ser utilizados como pontos de âncora ou pontos de anexação.
Pontos de âncora e de anexação no componente do texto
Pontos de âncora e de anexação em um componente de bloco
Pontos de âncora e de anexação em um componente de seta de direção
Pontos de âncora de linha, curva ou espiral
Âncoras de legenda de linha e curva permitem criar muito mais estilos de legenda de tipo gráfico. Por exemplo, é possível exibir linhas cruzadas para indicar início e fim dos segmentos.
Estas âncoras se aplicam para as seguinte legendas de segmento: linhas de lote e legenda de curva, linha geral e legendas de curva, linha de alinhamento e legendas de curva e espiral.

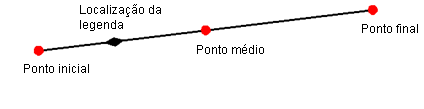

Há quatro pontos de âncora de legenda da linha que podem ser usados para anexar as legendas para: início, fim, pontos médio e localização da legenda. A âncora de localização de legenda pode ser arrastada em qualquer lugar ao longo da linha.
Pontos de âncora de legenda de linha

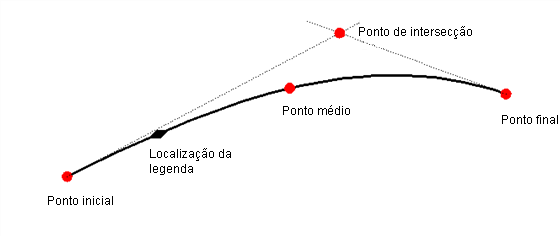

Para legendas de espiral, além da localização de legenda, início, fim e âncoras de pontos médios, há uma âncora do Ponto de intersecção.
Pontos de âncora de legenda de espiral

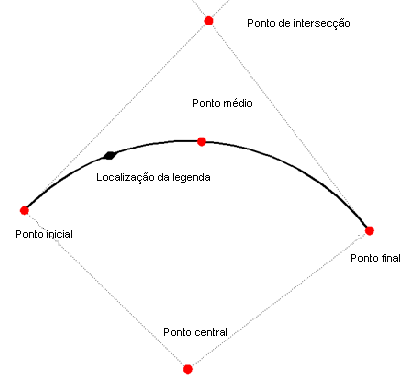

Com âncoras de legenda de curva, é possível anexar uma legenda para o ponto central do arco.
Pontos de âncora de legenda de curva
