Crie um novo ponto deslocando o último ponto que você criou por uma determinada distância.
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
- Na linha Comando, insira:
PT OFFSET (ponto) [deslocamento] [adiante] (descrição)
Exemplo
NEZ 1 1000 1000 30.480
AZ 1 2 100
STN 1 1.585
BS 2
AD 3 100 30.480
PT OFFSET 4 15.240 7.620
! AZIMUTE: 224,2238 DISTÂNCIA: 41,0350
! PONTO 4 NORTE: 961,9000 LESTE: 984,7600
! ELEV: <Nulo>

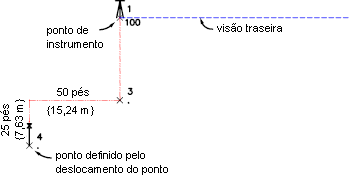

O Ponto 4 é localizado em uma distância de deslocamento de 15,240, e uma distância à frente de 7,620, do ponto 3.
Ponto criado por deslocamento
Sintaxe de comando
PT OFFSET (ponto) [deslocamento] [adiante] (descrição)
| Parâmetro | Definição |
|---|---|
| ponto | O alça de ponto do ponto novo. Não é necessário atribuir um número de ponto se a numeração de ponto automática estiver ligada. |
| deslocamento | A distância de deslocamento desde o último ponto criado. |
| adiante | A distância é adicionado para a linha entre os P.K. e o último ponto criado para localizar a posição do novo ponto (opcional). |
| Descrição | Uma descrição opcional associado com o ponto. |
