Para legendar Informações de superelevação ferroviária para um alinhamento dos trilhos

  1. Calcule a superelevação ferroviária para o alinhamento dos trilhos. Para obter mais informações, consulte Para calcular declive transversal ao longo de um alinhamento.
  2. Configure o estilo de legenda Informações de superelevação ferroviária.

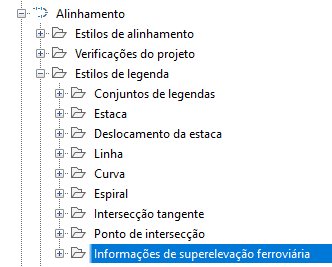

    Os estilos de legenda de informações de superelevação ferroviária estão disponíveis na coleção Estilos de legenda de alinhamento:

    É possível incluir propriedades como superelevação ferroviária aplicada, superelevação ferroviária equilibrada, deficiência de superelevação ferroviária e gradiente de superelevação ferroviária, bem como propriedades de alinhamento. Também é possível incluir propriedades de perfil usando um componente de texto referenciado.

    Para obter mais informações sobre como configurar um estilo de legenda, consulte a caixa de diálogo Compositor de estilo de legenda.

  3. Na guia da faixa de opções Anotar, clique em Adicionar legendas Alinhamento Informações de superelevação ferroviária.
  4. Selecione o alinhamento.
  5. Selecione a estaca no alinhamento no qual deseja colocar a legenda.
