Definir esquerda e direita ativa, criando lados quadrados na imagem. Isto é útil à redação do perímetro de construção. Pelo menos dois vértices devem existir na imagem para que este comando funcione corretamente.
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse em uma rede nomeada
Janela de comando de levantamento topográfico. - Na linha Comando, insira:
RT-TURN [distância]
Exemplo de linha de comando
BEG HOUSE
NE 1 1000 1000
FIG ZD 100 30.480
RT 30.480
AZIMUTE: 190-00-00 DISTÂNCIA: 30.4800
NORTE: 964.6903 LESTE: 1024.7241
RT -3.048
AZIMUTE: 100-00-00 DISTÂNCIA: 3.0480
NORTE: 964.1610 LESTE: 1027.7258RT 15.240
AZIMUTE: 190-00-00 DISTÂNCIA: 15.2400
NORTE: 949.1525 LESTE: 1025.0794
CLOSE BLD
FINAL

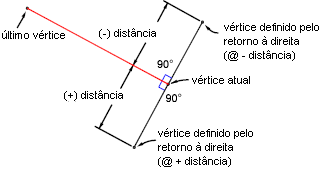

A seguir a ilustração do Comando Direito Ativado
Sintaxe de comando
RT-TURN [distância]
comando sinônimos
Direita
RT 30.480
| Parâmetro | Definição |
|---|---|
| distância | A distância desde o ponto de interseção actual até o novo ponto de interseção. Indique este valor nas unidades de distância da banco de dados de levantamento topográfico actual. |
