Você pode projetar objetos para múltiplos gráficos de seção especificando regras de projeção e filtros de seleção para os objetos.

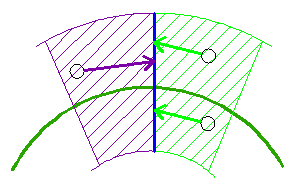

Usando as regras de projeção, os objetos de um tipo especificado em uma área antes e depois das que as linhas de amostras são projetadas.
Os objetos do tipo selecionado serão projetados se se enquadrarem na área especificada nas Regras de projeção e se eles cumprirem os critérios de filtro especificado nas colunas Camadas de origem e Exibição de origem.
Objetos lineares, como linhas de recurso, imagens de levantamento topográfico e polilinhas em 3D são projetados somente quando eles fazem intersecção com uma linha de amostra de um determinado gráfico de seção. As regras de projeção não se aplicam a esses objetos.
Regra de projeção: por opção de porcentagem

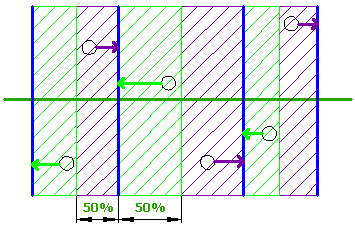

A opção Por porcentagem é útil quando as linhas de amostra não são distribuídas por igual ao longo do alinhamento. Por exemplo, na ilustração a seguir, usar uma porcentagem de 50 cobrirá toda a área entre as linhas de amostra, mesmo se cada uma delas tiver distâncias diferentes.
Regra de projeção: por opção de distância
A opção Por distância é útil quando as linhas de exemplo são distribuídas de maneira uniforme, ou se você só deseja incluir objetos que têm distância absoluta das linhas de amostra.

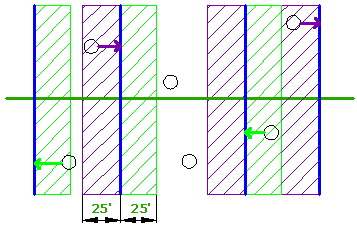

A ilustração a seguir mostra como os objetos dentro de uma distância especificada de 25' antes e depois das linhas de amostra são projetados.
Se o ponto de inserção de um objeto está dentro da área, ele é projetado, mesmo se a parte do objeto se estender além da região, como mostrado pelo objeto no canto inferior esquerdo da ilustração.
Regras de projeção para linhas de amostra não perpendiculares e não radiais
O comando Projetar objetos para múltiplos gráficos da seção presume que:

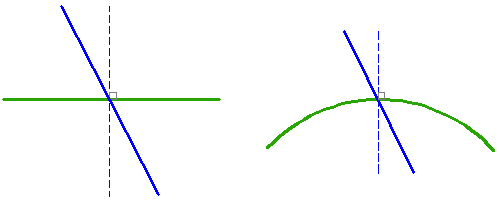

- As linhas de amostra (linhas sólidas azuis) são consideradas perpendiculares ou radiais para o alinhamento (linhas pontilhadas azuis).
- As localizações dos objetos a serem projetadas são consideradas relativas em relação às estacas do alinhamento (1 e 2 na ilustração a seguir).
Em casos em que você tem linhas de amostra não perpendiculares ou não radiais, um objeto que aparece “antes” ou “depois" de uma linha de amostra pode estar realmente na posição contrária devido a forma como a estaca do objeto é determinada em relação ao alinhamento.

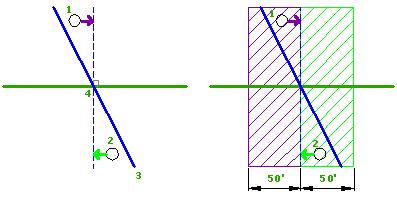

A ilustração a seguir mostra como ela é determinada: A estaca do objeto 1 é determinada para estar antes do local onde a linha de amostra cruza o alinhamento (4), de modo que as regras de projeção de “antes” são usadas por ela, mesmo que o próprio objeto pareça estar depois da linha de amostra inclinada (3).
O oposto é verdadeiro para o objeto 2. Ela é determinada para estar depois da linha de amostra de acordo com sua estaca, de modo que as regras para “depois” sejam aplicadas. Já que ambos os objetos estão em uma região “antes” ou “depois", ambos são projetados.

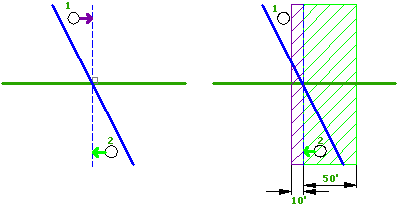

A ilustração a seguir mostra como os resultados da projeção são afetados por uma região “antes” menor. Como a estaca do objeto 1 agora está fora da região, o objeto 1 não é projetado.
Seleção de tipo de objeto e filtragem por camada, estilo e grupo de pontos

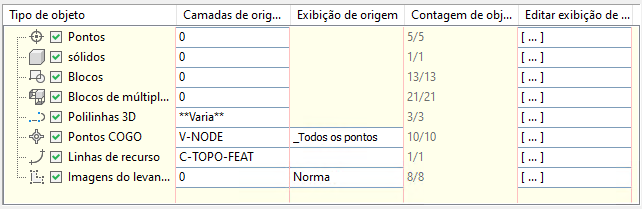

Use as opções na parte inferior da caixa de diálogo Projetar objetos para múltiplos gráficos de seção para selecionar os tipos de objetos a serem projetados e para especificar opções para filtragem da seleção.
- Tipo de objeto: especifica quais tipos de objeto serão projetados. Marque as caixas de seleção nesta coluna para projetar os objetos desse tipo.
Nota: Se alguns objetos que você selecionar não estiverem na largura da fiada das linhas de amostra, eles serão incluídos na Contagem de objetos, mas não serão projetados.
- Camadas de origem: filtra a seleção de objetos por camada. Clique em uma célula para abrir a caixa de diálogo Selecionar entidades por camada.
- Exibição de origem: filtre a seleção de linhas de recurso e imagens de levantamento topográfico do Autodesk Civil 3D por estilo e a seleção de pontos COGO por grupo de pontos. Clique em uma célula para abrir a caixa de diálogo Selecionar entidades por estilo ou a caixa de diálogo Selecionar pontos Cogo por grupo de pontos.
- Contagem de objetos: exibe o número de objetos selecionados com base nas configurações de filtro Camadas de origem e Exibição de origem.
Nota: O valor de Contagem de objetos não é atualizado com base nas alterações das configurações Por porcentagem ou Por distância na parte superior da caixa de diálogo.
- Editar exibição de saída: especifica se é necessário desenhar cruzamentos e projeções e os estilos e legendas associados para cada objeto no tipo de objeto, e especifica a opção de elevação para cada objeto. Clique na célula para abrir a caixa de seleção Opções de exibição de saída de projeção e cruzamento.
