Saiba mais sobre os aprimoramentos nos fluxos de trabalho do corredor.
Novidades da versão 2024.4
Foi aprimorado o fluxo de trabalho para adicionar várias linhas base ao editar corredores:
- A caixa de diálogo Criar/Editar linha base do corredor agora é a caixa de diálogo Adicionar linhas base e inclui as ferramentas de seleção de múltiplas linhas base disponíveis na criação do corredor.
- Foi aprimorada a funcionalidade do botão Selecionar no desenho em cada linha da linha base. O selecionador de alinhamento pode selecionar vários alinhamentos de uma só vez e, de forma similar, o selecionador de linha do recurso pode selecionar várias linhas do recurso em um único processo de seleção.
- Selecione dois tipos de linhas base, incluindo alinhamentos/perfis e linhas de recurso, durante o processo de edição do corredor.
- Opções de seleção expandidas para linhas de recurso usadas como linhas base: filtre linhas de recurso por Nome, Estilo, Camada e Terreno para restringir o escopo da seleção.
- Após a seleção múltipla, não é mais necessário pressionar Shift ou Ctrl para fazer várias modificações.
- Foram adicionados prompts de aviso quando não há linhas de recurso que atendem ao filtro predefinido.
Para obter mais informações, consulte Para adicionar linhas base a um corredor.
Novidades da versão 2024.3
Foi adicionado suporte para a criação de várias linhas base ao gerar corredores:
- Selecione várias linhas base durante a criação do corredor.
- Selecione dois tipos de linhas base, incluindo alinhamentos/perfis e linhas de recurso, durante o processo de criação do corredor.
- Opções de seleção expandidas para linhas de recurso usadas como linhas base: filtre linhas de recurso por Nome, Estilo, Camada e Terreno para restringir o escopo da seleção.
- Editar várias linhas base e montagens durante a criação do corredor.
Nota: ao editar várias linhas base e montagens, a tecla shift precisa ser pressionada continuamente.
- Adicione estilos de conjunto de códigos durante a criação do corredor, eliminando a necessidade de editar o corredor após a criação.
- Altere várias montagens na guia Parâmetro ou na caixa de diálogo Propriedades do corredor. Isso permite múltiplas alterações em montagens para regiões sob a mesma linha base ou para diferentes linhas base.
Novidades da versão 2024.1
Os seguintes aprimoramentos foram feitos para fluxos de trabalho de transição de corredor:
- Foi adicionado suporte para a criação de transições entre regiões de corredor adjacentes que têm folgas entre elas.
Nota: Uma pequena folga criada entre regiões de corredor adjacentes é uma solução paliativa para garantir que uma estaca não tenha duas seções e para garantir que seus dados de seção sejam precisos.

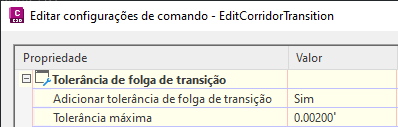

Utilize uma nova configuração de comando para controlar o valor de tolerância de folga. Ao especificar uma tolerância de folga, é possível criar uma transição que cruza espaços entre regiões de corredor que estão dentro desse valor de tolerância.
Para obter mais informações, consulte Caixa de diálogo Editar operações de recurso - Corredor.
- Adicionado suporte para copiar e colar conjuntos de transições. É possível copiar e colar conjuntos de transição no mesmo corredor (para a mesma linha base ou para uma linha base diferente), além de copiar e colar em diferentes corredores e desenhos.
Na vista Panorama de transição do corredor, clique com o botão direito do mouse em uma transição ou um conjunto de transição para acessar os comandos copiar e colar.
- As novas opções de seleção fornecem suporte para selecionar um corredor diferente no qual trabalhar e para selecionar uma linha base no desenho.
- Utilize a nova lista suspensa de corredor para selecionar um corredor diferente no qual trabalhar enquanto mantém Panorama de transição de corredor aberto.
- Utilize o novo botão de seleção de linha base para selecionar uma linha base no desenho. A linha base pode estar no mesmo corredor ou em outro corredor.
- Quando uma transição de corredor é selecionada no panorama de transição do corredor, agora toda a região de transição é realçada no desenho, em vez de apenas as estacas inicial e final.
- Agora, o valor padrão é exibido na linha de comando ao criar uma transição.
- Ao exportar uma transição de corredor para CSV, o nome de arquivo CSV padrão agora inclui o nome do desenho e o nome do corredor.

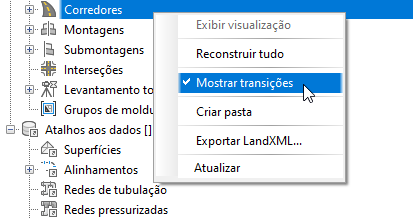

- Adicionado suporte para realçar as transições do corredor no desenho. Clique com o botão direito do mouse na coleção de corredores na árvore Prospector e clique em Mostrar transições. Este comando permite revisar rapidamente todas as transições no desenho.
Também é possível exibir as transições para um único corredor. Para obter mais informações, consulte Para mostrar as transições do corredor em um desenho.
Nota: Quando você estiver trabalhando na janela Panorama de transição do corredor, é recomendado desativar este recurso de realce para maior clareza, já que o Panorama de transição do corredor tem seu próprio recurso de realce. Para desativar o realce, selecione o comando novamente.
Consulte também Aprimoramentos da API.
Novidades da versão 2024
A capacidade de criar e editar transições de corredor foi aprimorada.
- Agora é possível criar uma transição selecionando o nome da classe .NET da submontagem. Isso permite criar transições usando submontagens com diferentes nomes de exibição, mas com o mesmo nome de classe .NET.
As submontagens que são selecionadas pelo nome de classe .NET são marcadas com um triângulo azul na vista Panorama de Transição de corredor.
Para obter mais informações, consulte Para criar transições do corredor.
- Adicionado suporte para bloquear os comprimentos em um conjunto de transição para que a transição possa ser facilmente movida ao longo da linha base. Para bloquear um conjunto de transição, passe o cursor sobre a coluna Parâmetro na linha do conjunto de transição para exibir o ícone de cadeado e clique nele para bloquear o conjunto de transição.
Quando você bloqueia um conjunto de transição, os comprimentos das faixas de estaca especificadas no conjunto de transição são bloqueados, mas suas posições serão alteradas se um valor de estaca for editado.
- Se você editar a estaca inicial de uma transição, a estaca final será ajustada para manter o comprimento da transição.
- Se você editar a estaca final de uma transição, a estaca inicial será ajustada para manter o comprimento da transição.
- As estacas de todas as outras transições no conjunto de transição também serão ajustadas adequadamente (elas serão movidas ao longo da linha base), mas seus comprimentos serão bloqueados.
- A propriedade de bloqueio é exportada e importada quando um conjunto de transição é exportado e importado.
- Foi adicionado suporte para reorganizar a prioridade de transições e conjuntos de transição para permitir que você especifique a ordem na qual as transições são processadas. Estas opções são úteis quando mais de uma transição ou conjunto de transições é aplicado à mesma faixa de estacas, e você deseja que uma delas tenha prioridade maior.
Nota: As transições são aplicadas na ordem em que são mostradas na vista Panorama de transições do corredor, de cima para baixo. A transição mais baixa na lista tem a maior prioridade, pois é aplicada após as transições anteriores.
- É possível mover uma linha em uma configuração de transição para cima ou para baixo dentro de um conjunto de transição. As linhas adjacentes podem ser selecionadas e movidas em conjunto para cima ou para baixo.
- É possível mover uma configuração de transição para cima ou para baixo na lista de conjuntos de transição. Conjuntos de transições adjacentes podem ser selecionados e movidos para cima ou para baixo juntos.
- Foi adicionado suporte para efetuar o zoom e o pan para transições e conjuntos de transição de dentro da vista Panorama de transições do corredor.

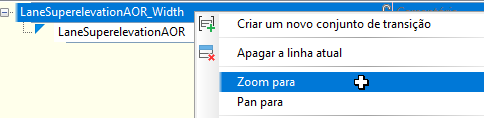

Clique com o botão direito do mouse em uma transição ou um conjunto de transições e clique em Zoom para ou Pan para.
- Se um valor necessário na vista Panorama de transições do corredor for deixado em branco, a célula será colorida em rosa para informar:
Nota: Se algum valor necessário for deixado em branco, essa linha no conjunto de transição não será aplicada ao corredor. - Frequências de montagem são automaticamente adicionadas ao corredor no início e no final de cada transição quando você aplica as transições ao corredor. Essas frequências podem ser vistas na caixa de diálogo Frequência para aplicar montagens e agora não podem ser excluídas dessa localização.
- Ao editar seções de corredor na vista Editor de parâmetros de corredor, os valores de parâmetro nas estacas que têm conflitos com transições de corredor agora são somente leitura. Quando você passa o cursor sobre um valor de somente leitura, uma dica de ferramenta é exibida para informar que o valor é substituído por uma transição de corredor.
- Adicionado suporte à API para a criação de transições. Para obter mais informações, consulte Novos recursos da API do Autodesk Civil 3D.
