Conheça os aprimoramentos feitos nas redes pressurizadas.
Novidades da versão 2024.1
- Foi aprimorada a edição de trecho de tubulação para que os trechos de tubulação tenham menos probabilidade de se separar de seus alinhamentos de trecho de tubulação subjacentes.
- Foram adicionadas mensagens de aviso que são exibidas quando o status do trecho de tubulação não está correto após a edição do trecho de tubulação.
- Agora é possível mover e girar trechos de tubulação de pressão usando os comandos MOVER e ROTACIONAR do AutoCAD sem separar seus alinhamentos de trecho de tubulação subjacentes.
- O alinhamento de referência da tubulação adjacente agora é automaticamente utilizado ao adicionar novas peças a um trecho de tubulação.
- Agora é possível exibir as informações das tubulações pressurizadas conectadas nas legendas de faixa do gráfico do perfil longitudinal para acessórios e equipamentos.

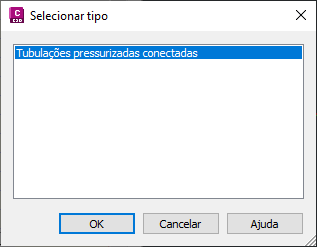

A ilustração a seguir mostra a caixa de diálogo que aparece quando você seleciona a opção Texto para cada opção na caixa de diálogo Compositor de estilo de legenda ao compor um estilo de faixa de rede pressurizada para acessórios e equipamentos.
- Agora é possível escalonar as legendas de rede pressurizada nas faixas do gráfico do perfil longitudinal.
Na caixa de diálogo Propriedades do gráfico do perfil longitudinal, na guia Faixas, adicione uma faixa de rede pressurizada e use as opções na coluna Escalonar legendas para controlar como as legendas são escalonadas.
- Agora é possível adicionar as informações do conjunto de propriedades para tubulações pressurizadas conectadas a uma legenda de acessório ou equipamento.
- Os equipamentos agora se alinham automaticamente à elevação das tubulações conectadas quando o perfil do trecho de tubulação é atualizado.
- Agora é possível alternar automaticamente entre um tê e uma junção quando o ângulo de conexão é alterado deslizando o tê ou a junção ou arrastando o trecho de tubulação lateral pela segunda alça de controle.
Nota: A lista de peças atual deve conter as peças aplicáveis para permitir a troca automática.
Novidades da versão 2024
- Foram adicionados os seguintes aprimoramentos relacionados a estilos:

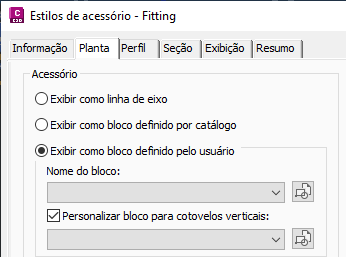

- Agora é possível especificar um bloco definido pelo usuário para exibir dobras verticais em uma vista de planta. Para obter mais informações, consulte guia Planta (caixa de diálogo Estilo de conexão).
- Agora é possível exibir um padrão de hachura para acessórios e equipamentos de rede pressurizada na vista da planta. Para obter mais informações, consulte guia Exibição (caixa de diálogo Estilo de equipamento) e guia Exibição (caixa de diálogo Estilo do acessório).
- Foi adicionado suporte para mais opções de escala para blocos definidos pelo usuário na vista da planta para acessórios e equipamentos, para corresponder às opções disponíveis no gráfico do perfil longitudinal. Para obter mais informações, consulte guia Planta (caixa de diálogo Estilo de acessórios) e guia Planta (caixa de diálogo Estilo de equipamentos).
- Agora é possível especificar um bloco definido pelo usuário para exibir dobras verticais em uma vista de planta. Para obter mais informações, consulte guia Planta (caixa de diálogo Estilo de conexão).
- Adicionado o seguinte comportamento de layout:
- Agora, o ângulo é considerado automaticamente ao adicionar conexões de ramificação. Quando você estiver desenhando um trecho de tubulação e anexando-o a outro trecho de tubulação em um ângulo como mostrado abaixo, uma junção será adicionada em vez de um tê se houver uma junção na lista de peças.
- Foi adicionada a rotação automática das conexões de ramificação para alinhá-las aos trechos de tubulação de ramificação. As ilustrações a seguir mostram uma tubulação anexada a uma conexão de ramificação no gráfico do perfil longitudinal. Conforme o ângulo da tubulação é alterado no gráfico do perfil longitudinal, o ângulo de conexão é ajustado. Os ajustes podem ser vistos em vistas de planta e de perfil.
- Agora é possível conectar um trecho de tubulação a um tê, uma junção ou um cordão de emenda existente em outro trecho de tubulação.
- Adicionado <Este trecho de tubulação> como uma opção na lista Alinhamento de referência ao criar uma nova rede pressurizada ou um novo trecho de tubulação.
Para obter mais informações, consulte Caixa de diálogo Criar rede de tubulação de pressão.
- Agora, o ângulo é considerado automaticamente ao adicionar conexões de ramificação. Quando você estiver desenhando um trecho de tubulação e anexando-o a outro trecho de tubulação em um ângulo como mostrado abaixo, uma junção será adicionada em vez de um tê se houver uma junção na lista de peças.
- Foi adicionado o seguinte comportamento de edição:

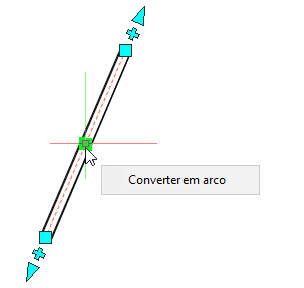

- Agora é possível converter um segmento de linha de trecho de tubulação em um arco ou segmento de arco em uma linha.
- Foi adicionada a alça Inverter em redutores em redes pressurizadas no gráfico do perfil longitudinal.

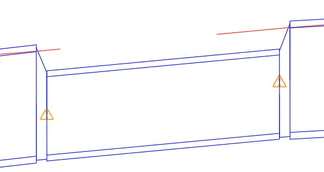

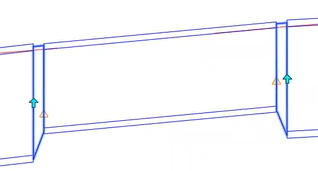

Antes de inverter os redutores no gráfico do perfil longitudinal Após inverter os redutores no gráfico do perfil longitudinal
- Agora é possível mesclar duas redes pressurizadas usando o comando Mesclar redes pressurizadas. Para obter mais informações, consulte Para mesclar redes pressurizadas.

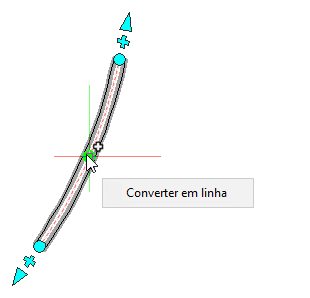

- Agora é possível converter um segmento de linha de trecho de tubulação em um arco ou segmento de arco em uma linha.
- Foi adicionado o seguinte aprimoramento para atalhos de dados da rede pressurizada:
- Foi aprimorada a variável de sistema PipeNetworkSyncMode existente para que ela agora controle quando sincronizar peças de rede pressurizada, bem como peças de rede de gravidade. Para obter mais informações, consulte Variável de sistema PipeNetworkSyncMode.
