Extrusão cria uma superfície a partir de uma curva estendendo essa linha lateralmente por uma distância especificada. Lateralmente pode ser uma distância linear em qualquer direção. Isso é importante pois a extrusão não precisa ser somente na direção de um eixo X, Y, ou Z. Extrusão ao longo de um eixo é uma maneira fácil de criar uma superfície que você pode então mover ou transformar na posição final que preferir. Extrusões são um atalho para criar uma superfície guiada entre uma curva e uma transformação da curva.
Superfícies de extrusão são exatas.
Para criar uma superfície de extrusão:
- Selecione guia Construção > painel Superfícies > De Curvas > Extrusão para exibir o diálogo Superfície de Extrusão.
- Opcionalmente, insira um nome no campo Nome superf.
- Selecione a curva que você deseja utilizar no menu Curva ou clique no botão Selecionar Curva
e selecione a curva na janela gráfica.
- Especifique as dimensões da extrusão utilizando um dos seguintes métodos:
- Insira as dimensões de um vetor ao longo do qual a extrusão ocorre nos campos Vetor X, Y e Z.
- Insira as posições inicial e final da extrusão.
- Clique OK.
Exemplo

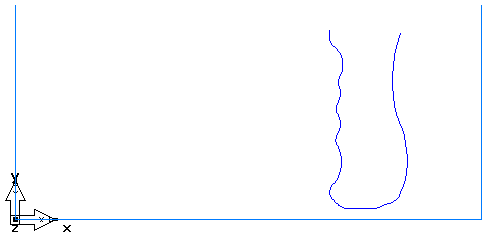

A alça deste secador de cabelo é uma superfície de extrusão:
A curva para a alça foi desenhada com as ferramentas de arcos e linhas. A geometria foi encadeada numa única curva, que foi então transformada em Z para a profundidade em que a alça se encontra. Essa operação de transformação também posiciona uma curva limitante para a superfície superior da alça.
Então a curva da alça sofreu extrusão como um vetor -0.75 polegadas em Z.
