A figura Medir Postiço/Furo captura fora (Postiço) ou dentro (Furo) a partir de uma, duas, ou quatro direções. A posição da figura deve ser no nível no topo da figura de Postiço ou Furo. Altura Limpa está acima dessa posição e Altura de Medição está abaixo, então o movimento total ao longo da Direção de Captura é (Altura Limpa + Altura de Medição).
|
Postiço 1 ponto: |
Postiço 2 pontos: |
Postiço 4 pontos: |
|
|
|
|
|
Furo 1 ponto: |
Furo 2 pontos: |
Furo 4 pontos: |
|
|
|
|
|
Postiço Obstruído 1 ponto: |
Postiço Obstruído 2 pontos: |
Postiço Obstruído 4 pontos: |
|
|
|
|

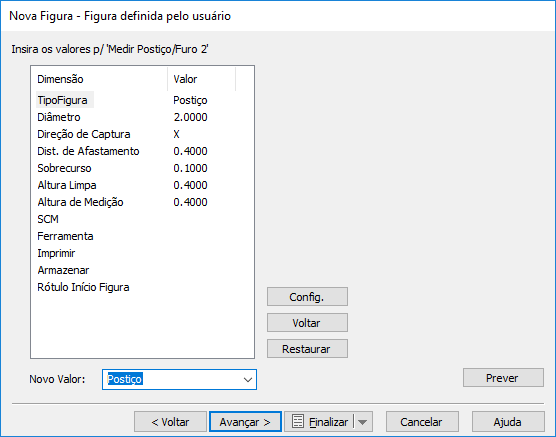

Para editar os valores nessa página:
- Selecione o nome do atributo na coluna Dimensão.
- Em Novo Valor insira ou selecione um valor.
- Clique no botão Config. para salvar o novo valor.
Tipo Figura — Selecione Postiço, Broquear, ou Postiço Obstruído.
Diâmetro — Insira ou selecione o diâmetro da figura.
Direção de Captura — Selecione a direção de captura no menu Novo Valor entre -X, +X, -Y, +Y, X, Y, ou XY.
Dist. de Afastamento — Insira ou selecione a distância do início da passada do apalpador ao ponto de captura nominal.
Sobrecurso — Insira ou selecione a distância do ponto de captura nominal ao final da passada do apalpador.
Altura Limpa — Insira ou selecione o comprimento da passada limpa.
Altura de Medição — Insira ou selecione a distância pela qual o apalpador desce abaixo da posição da figura antes de capturar.
Especifique as opções de atualização a serem passadas para o XBUILD:
- SCM — Insira o Sistema de Coordenadas da Máquina que você deseja atualizar.
- Ferramenta — Insira o número da ferramenta que você deseja atualizar.
- Armazenar — Especifique se os resultados são salvos.
- Imprimir — Especifique se os resultados são impressos.
Parâmetro de Atualização — Insira um valor a ser passado para o XBUILD.
Config. — Você precisa clicar no botão Config. para salvar um Novo Valor para o atributo selecionado.
Voltar — Clique nesse botão para retornar o atributo selecionado para o valor padrão.
