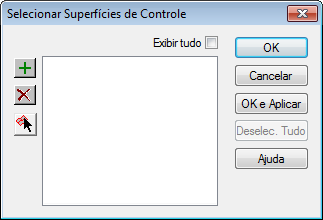

Diálogo Selecionar Superfícies de Controle

Você pode utilizar o diálogo Selecionar Superfícies de Controle para especificar áreas que você não deseja usinar.

Para exibir o diálogo Selecionar Superfícies de Controle, clique em Superf. de Controle na guia Dimensões do diálogo Propriedades da Figura de Fresamento.

Esse diálogo está disponível para figuras de fresamento 3D e percursos de desbaste 2.5D NT para as seguintes figuras:

• Postiço
• Cavidade
• Lateral
• Figuras de Face criadas com reconhecimento de figura (se o plano da face intersecionar os sólidos de fixação)

Para especificar superfícies de controle:

1. Selecione as superfícies na caixa de listagem ou clique em Selecionar e selecione uma superfície com o mouse. Para selecionar superfícies adicionais, clique em Selecionar novamente antes de selecionar cada superfície adicional.
Nota: Selecione superfícies que sejam mais horizontais do que verticais. Se você selecionar uma superfície de controle vertical, o fresamento pode recomeçar do outro lado caso a superfície a ser fresada se estenda além da superfície de controle.
2. Clique OK para voltar ao diálogo Propriedades da Figura.

Nota: Se você estiver utilizando superfícies de controle para evitar fixações, pode fazer isso automaticamente utilizando o diálogo Evasão de fixação.
