Diferenças em pré-furação
Existem algumas diferenças em como a operação de Pré-Furação trabalha com os percursos NT em comparação com os percursos tradicionais.
- Você pode utilizar uma operação de Pré-furação com o percurso Zigzag NT. Não está disponível para o percurso Zigzag tradicional.
- Com percursos NT, rampa zigzag é automaticamente desabilitada quando você utiliza uma operação de Pré-furação. Isso não é suportado para o percurso em Espiral original, e você precisa configurar Âng. máx rampa como 0 para desabilitar rampa em zigzag ao utilizar uma operação de Pré-furação.
- A operação de Pré-furação para os percursos NT inclui topos de ilhas de altura múltipla (não suportado para os percursos originais).
- O percurso em Espiral tradicional suporta pontos manuais de mergulho para as posições de pré-furação utilizando o atributo Pts de mergulho. Os percursos NT suportam apenas posições automáticas.
Diferenças em passo lateral
Existem algumas diferenças nos atributos disponíveis para percursos NT na guia Passo lat. do diálogo Propriedades de Figura:
Existem duas opções de Tipo de rampa para os percursos NT:
- Suave — Semelhante à opção de percurso tradicional tipo S
- Direto — Semelhante à opção de percurso tradicional Linha.
Você pode especificar opções separadas de Entrada e Saída para percursos NT:
Os percursos NT apresentam uma opção de Aproximar por fora. Essa opção automaticamente adiciona uma pequena entrada sempre que a ferramenta mergulha fora do bloco. Quando você seleciona essa opção, as opções de entrada são desabilitadas. Desmarque para especificar manualmente a entrada como uma linha, arco, e/ou extensão de percurso.
Figura de cavidade:
Para uma figura de Cavidade, o percurso corta a ranhura seguindo os offsets em vez de apenas uma linha reta. Ocorrem menos mergulhos que com percursos tradicionais.

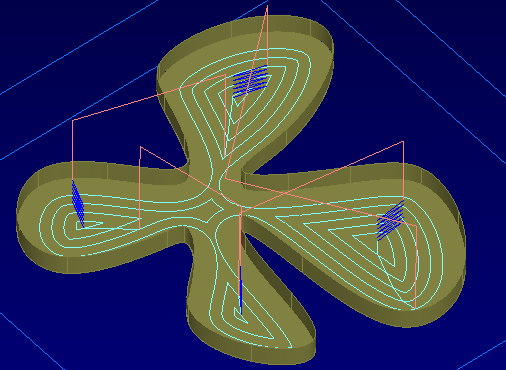

Exemplo de percurso tradicional:

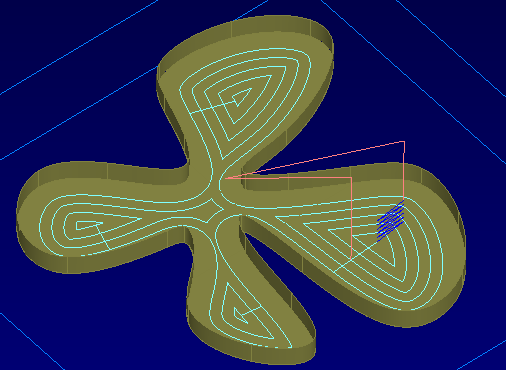

Exemplo de percurso NT:
Figura de postiço:
Para uma figura de Postiço, o percurso apresenta bem menos retrações e mergulhos na margem do Bloco.

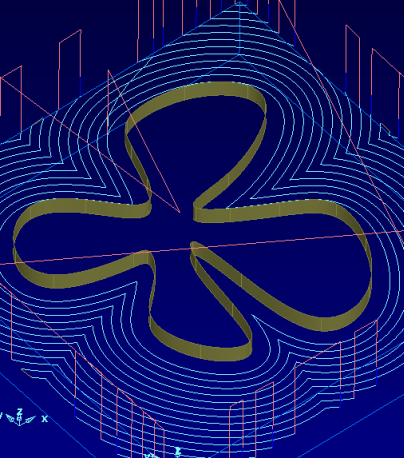

Exemplo de percurso tradicional:
Exemplo de percurso NT:
Outras diferenças
Na guia Fresamento, percursos NT apresentam um atributo de Dist. rápida de passo lat, que controla quando retrair e mergulhar em passos laterais de Postiço. Essa é uma distância absoluta e substitui o atributo % Mínima dist. rápida utilizado pelos percursos tradicionais.
Você pode utilizar o diálogo Opções de Saída para controlar como os pontos de um percurso são processados no programa NC. Para figuras 2.5D, esse diálogo somente está disponível para percursos NT.
Utilizar as opções de Minimizar retração da ferr. com os percursos NT proporciona melhores resultados que com os percursos tradicionais.
