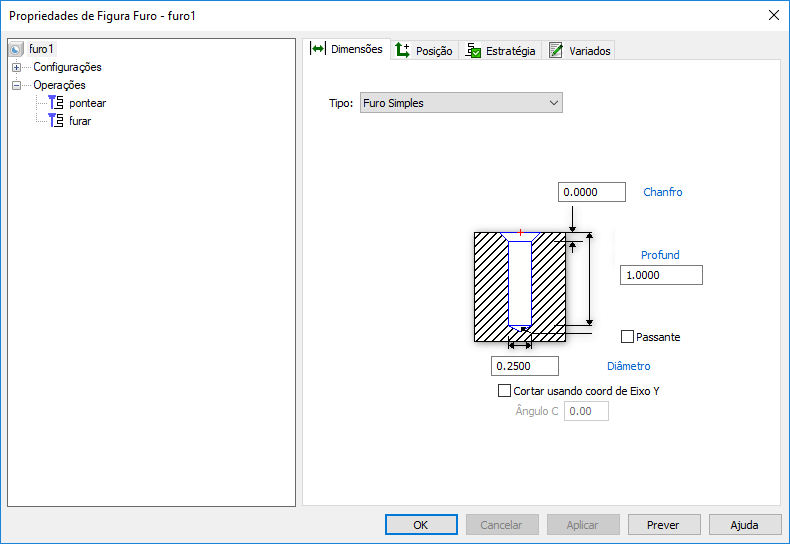

Tipo — Selecione o tipo de furo entre:
- Um Furo Simples é um Furo simples com um chanfro opcional.
- Um Furo Rebaixado.
- Um Furo Escareado.
- Um Furo Escareado com rebaixo.
- Um Furo Roscado é um Furo perfurado para um tamanho inferior e então roscado.
- Um Furo Roscado Escareado é um furo escareado com a parte de baixo roscada.
- Um furo Fresa Rosca.
- Um furo de Mandrilamento Reverso.
Chanfro — Insira a altura do chanfro, ou clique no rótulo azul para selecionar na janela gráfica.
Profundidade — Insira a profundidade do furo, sem incluir a ponta da broca, ou clique no rótulo azul para selecionar na janela gráfica.
Passante — Selecione essa opção para aumentar o comprimento do furo por 10% do diâmetro do furo para considerar a ponta da broca e evitar rebarba.
Diâmetro — Insira o diâmetro do chanfro, ou clique no rótulo azul para selecionar na janela gráfica.
Cortar usando coord de Eixo Y — Em peças Torno/Fresa, 4 eixos ou 5 eixos com indexação Z, selecione essa opção para cortar em X e Y, ou desfaça a seleção para rotacionar a peça em torno do eixo de indexação.
Ângulo C — Se Cortar usando coord de Eixo Y estiver selecionado, insira o ângulo C do eixo sob o qual cortar a figura.
