Criando sistemas de coordenadas globais de fixação a partir de Setups em peças posicionadas

Caso deseje utilizar um Setup de uma peça que você posicionou no pedestal para localizar os Setups de outras peças, utilize o seguinte procedimento:

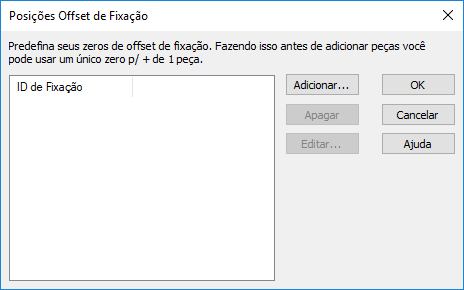

1. Acesse o diálogo Posições Offset de Fixação de uma das seguintes maneiras:



   • Clique no passo ID de Fixação na caixa de ferramentas Passos.
   • Clique no botão Fixações no diálogo Plano de Processo de Pedestal.
2. Clique no botão Adicionar. O assistente de Posição de Fixação é exibido.
3. Selecione Criar o zero da fixação na origem de um setup e clique em Avançar.

   A página Selecionar Setup de Fixação é exibida.

4. Selecione o Setup cuja origem você deseja utilizar e clique em Avançar.

   O diálogo ID de Fixação é exibido.

5. Especifique o ID de Fixação a ser utilizado para a primeira face. Você provavelmente não irá precisar alterar os valores padrão pois foram configurados quando você posicionou a primeira peça.
6. Caso deseje configurar a origem de cada face no mesmo ponto, selecione Usar mesmo ID de fixação em cada orientação.
7. Caso deseje utilizar uma origem diferente para cada face, selecione Incrementar ID de fixação p/ cada orientação.
8. Clique no botão Finalizar.

   Os offsets de fixação que você cria são exibidos na janela gráfica em cada face do pedestal com o símbolo .

   O diálogo Posições Offset de Fixação lista os IDs de fixação criados.

9. Clique OK para aceitar.

   As faces a que se aplicam são mostradas sob os IDs da fixação.

10. Clique OK para aceitar as configurações e fechar o diálogo Plano de Processo de Pedestal.
