Clique na imagem de pré-visualização da ferramenta para arrastar e aproximar a vista. A orientação da visualização é determinada pelas configurações da página Opções > Vista > Máquina. Clique com o botão direito na imagem para acessar um menu de contexto.

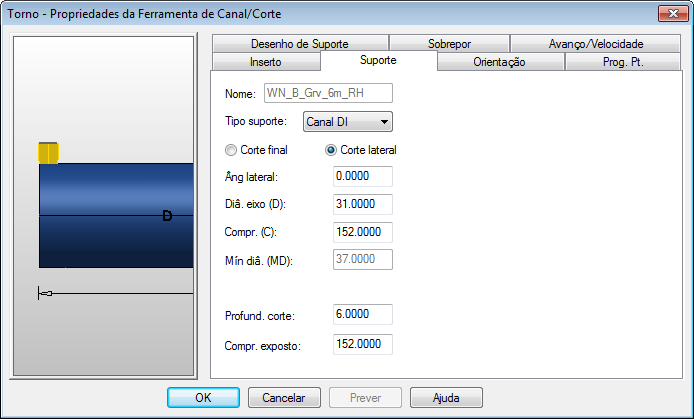

A guia Suporte para ferramentas de Canal/Corte contém os seguintes atributos:
Nome — Especifica o nome da ferramenta atual.
Tipo Suporte — Para canais, tipos possíveis de suporte são:
- Canal DE — Selecione essa opção para ferramentas de canal diâmetro externo.
- Canal DI — Selecione essa opção para ferramentas de canal diâmetro interno.
- Entalhe de Face — Selecione essa opção para ferramentas de entalhamento de face.
- Corte — Selecione essa opção para ferramentas de corte de remoção.
Corte Final — A ferramenta corta numa direção paralela ao comprimento do suporte.
Corte Lateral — A ferramenta corta numa direção perpendicular ao comprimento do suporte.
|
|
|

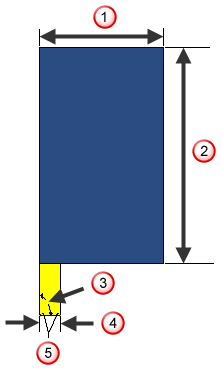

Ângulo final
Folga final
Ângulo lateral
Folga lateral
|
|
|
Raio da ponta
Profund. Corte — A profundidade máxima de corte.
Comprimento exposto — É a porção da ferramenta que se projeta do suporte quando o suporte é simulado.
