Nota: Você somente pode utilizar Vortex para usinar uma figura Lateral se a curva estiver fechada. Se a curva estiver aberta e você selecionar um Passo lateral Vortex, Espiral NT é utilizada em vez disso.
Exemplo Vortex 2.5D
Este exemplo mostra como Vortex usina cavidades, canais e cantos estreitos.

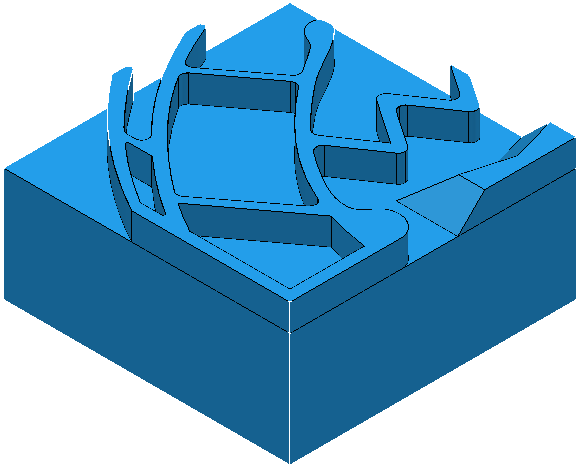

Utilizando um modelo 2.5D:

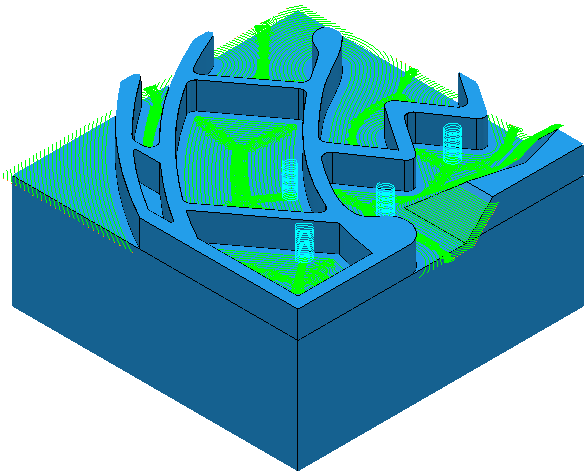

Criando um percurso Vortex:

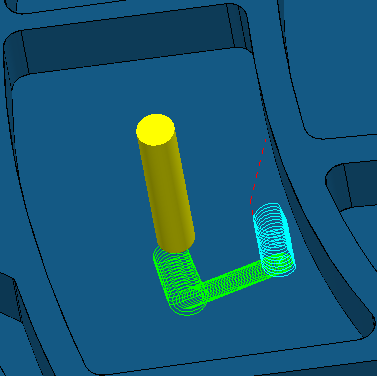

Para cavidades, a ferramenta desce em espiral para a cavidade antes de utilizar caminhos trocoidais sobre os cortes de largura completa.

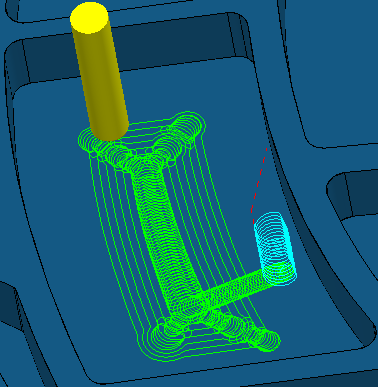

Ao concluir o corte inicial em largura completa, os trocóides são inseridos nos cantos onde o ângulo máximo de ataque da ferramenta seria de outra forma excedido.
