Fresa de Bolear

Fresas de Bolear são utilizadas para figuras de Redondo.

Nome — Insira o nome que identifica a ferramenta. O nome precisa ser único entre todas as ferramentas na base.

Medida — Indica as unidades utilizadas para reportar as dimensões da ferramenta. Selecione Polegadas para unidades em polegadas ou desfaça a seleção para unidades em milímetros.

Diâmetro interno — Consulte o diagrama.

Diâmetro externo — Consulte o diagrama.

Diâmetro da haste — Consulte o diagrama.

Raio — Consulte o diagrama.

Comprimento total — Consulte o diagrama.

Comprimento exposto — É a porção da ferramenta que se projeta do suporte quando o suporte é simulado.

Nota: Quando Contato no ressalto está selecionado, o valor de Comprimento exposto não inclui a ponta. Quando não selecionado, o valor de Comprimento exposto inclui o comprimento da ponta.

Compr. Pta-Ressalto — Insira o comprimento entre o ressalto e a ponta da ferramenta. Esse comprimento é igual ao Raio do arco por padrão, mas pode ser aumentado.

Contato no ressalto — Fresas de Bolear executam contato no ressalto por padrão. Desmarque essa opção para mover o ponto de contato para a ponta da ferramenta.

Este exemplo mostra o comportamento padrão com Contato no ressalto selecionado. O percurso está acima da figura de Redondo.

Este exemplo mostra Contato no ressalto desmarcado. A ferramenta realiza contato na ponta. O percurso está na base da figura de Redondo.

Este exemplo mostra Contato no ressalto desmarcado e um Compr. Pta-Ressalto que é o dobro do valor do Raio. A ferramenta realiza contato na ponta. O percurso está abaixo da figura de Redondo.

Nota: Quando Contato no ressalto está selecionado, o valor de Comprimento exposto não inclui a ponta. Quando não selecionado, o valor de Comprimento exposto inclui o comprimento da ponta.

Material da Ferr. — O material do qual a ferramenta é feita. Essa informação é importante ao calcular os avanços e velocidades.

Mão — Defina se a ferramenta é orientada para a Direita ou para a Esquerda.

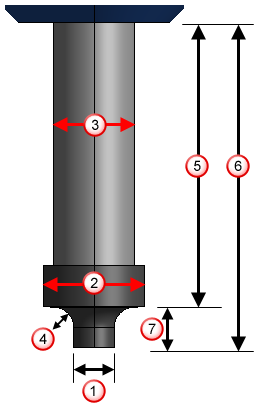

Diâmetro Interno Diâmetro Externo Diâmetro da Haste Raio Comprimento exposto quando Contato no ressalto está selecionado. Comprimento exposto quando Contato no ressalto não está selecionado. Compr. Pta-Ressalto
