Se você estiver trabalhando com um modelo sólido, pode reconhecer Cavidades cegas automaticamente. Para que uma Cavidade seja reconhecida automaticamente, as seguintes condições precisam ser satisfeitas:
- A Cavidade precisa apresentar uma base plana. Uma cavidade que atravesse o bloco não pode ser reconhecida. Cavidades passantes somente podem ser reconhecidas como figuras laterais.
- A Cavidade precisa ser completamente cercada por paredes.
Para cavidades que satisfaçam essas condições, o reconhecimento automático encontra:

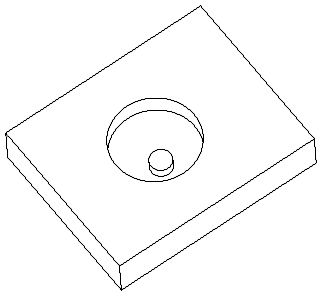

- A fronteira da Cavidade e as fronteiras da ilha. Note que as ilhas precisam ser diferentes da fronteira, mas podem apresentar alturas diferentes. A ilha deste sólido exemplo é reconhecida automaticamente:

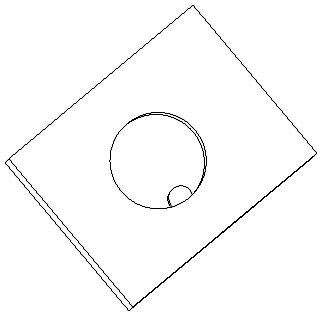

Essa ilha não é reconhecida automaticamente.
- A profundidade da Cavidade é determinada pela sua parede mais alta. Caso deseje forçar todas as figuras sendo reconhecidas a começarem na mesma coordenada Z, selecione Forçar mesma altura Z e então insira uma elevação. Se as Cavidades que você está tentando reconhecer compartilharem uma parede com um postiço, você deve controlar a profundidade dessa maneira. Esta imagem mostra a Cavidade que é reconhecida automaticamente.
Esta imagem mostra a Cavidade que é reconhecida se uma elevação for configurada para a base do postiço.
- Se a Cavidade apresentar um raio inferior consistente, é reconhecida automaticamente.
Chanfros não são reconhecidos, mas podem ser adicionados no diálogo de Propriedades da Figura. Cavidades com Saída não podem ser reconhecidas automaticamente. Você precisa utilizar a opção Encadear curvas figura para reconhecer figuras com saída.
