Exemplo de tomada de decisão

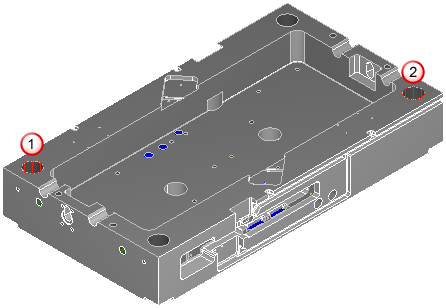

Essa peça exemplo apresenta várias figuras.

Após fresar uma figura de Face, a primeira figura de Furo é fresada, então a segunda figura de Furo , seguida pelo restante das figuras. Para evitar tempo de usinagem desnecessário, você pode capturar o Furo após ter sido cortado e decidir entre continuar, reusinar ou abortar o programa dependendo dos resultados da captura.

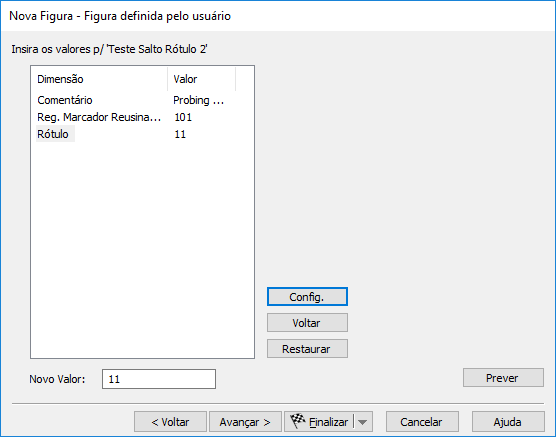

1. Crie uma figura Teste Salto Rótulo para iniciar o processo.



   O código numérico para essa figura Teste Salto Rótulo é:

   (Test Jump Label PROBEOPER TEST_JUMP_LABEL1)

   (Start Bore)

   #101=0

   N11

2. Você deseja que o processo de tomada de decisão comece após a figura de Face, então configure a Prioridade base para Teste Salto Rótulo como 2, e arraste a figura para o local correto na Vista da Peça.
3. Crie uma figura Medir Postiço/Furo para capturar Furo1 após ter sido fresado.
4. Crie uma figura Teste Abortar/Continuar/Reusinar para controlar o que acontece após a captura. Para esse exemplo, os seguintes valores são definidos:

   Valor Nominal 27.000

   Valor de Tolerância 0.050

   Rótulo Continuar 12

   Rótulo Reusinar 11 (o valor definido para o Teste Salto Rótulo inicial)

   Erro de Tamanho 13

5. Configure a Prioridade base como 5 pois você deseja que essa seja a 5ª figura (após a figura de Face, Teste Salto Rótulo inicial, figura Furo1, e figura Medir Postiço/Furo).

   O código numérico para essa figura Teste Abortar/Continuar/Reusinar é:

   ( Test Abort/Continue/Remachine PROBEOPER TEST_ABORT_CONTINUE_REMACHINE1 )

   (Remachining check conditional)

   (Begin decision sequence)

   #102=27 (nominal value)

   #104=[#102-#510] (signed difference of actual from nominal)

   #103=0.05 (tolerance value)

   (Decision 1)

   IF [ABS[#104]LT#103] GOTO 12 (within tolerance case)

   (Decision 2)

   IF [#104LT0]GOTO 13

   (Decision 1 and 2 skipped)

   [#101=#101+1]

   IF [#101EQ1] GOTO 11 (run toolpath again)

   DPRNT[Error: Second Required Remachining]

   GOTO 99999

   (Decision 2 result)

   N13

   DPRNT[Error: Too Big]

   GOTO 99999

   (Decision 1 result)

   N12

   N835 M5 M9

   N840 G91 Z0

   N845 M01

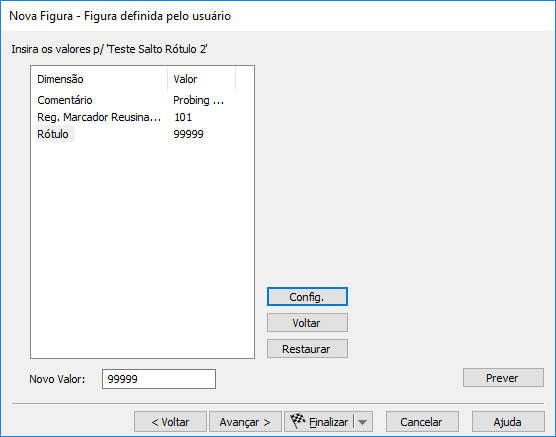

6. Crie um Rótulo Abortar no final do código numérico:



7. Configure a Prioridade base com um valor alto, como 100.

   O código numérico para essa figura Teste Salto Rótulo é:

   ( Test Jump Label PROBEOPER TEST_JUMP_LABEL3 )

   (Abort)

   #101=0

   N99999
