As exceções a essa regra são listadas abaixo. Essas regras se aplicam a figuras de fresamento 2.5D.
- Rampa zigzag não é executada para percursos Espiral NT, Zigzag NT, Espiral Contínua NT e Vortex quando pontos de pré-furação são utilizados.
- Se Âng. máx. rampa for 0, a ferramenta mergulha diretamente na figura.
- Se você requisitar rampa zigzag (desmarcando a caixa Rampa helicoidal), mas o FeatureCAM determinar que o espaço não é adequado para zigzag, então existem dois casos:
- se máquina pode executar hélice estiver selecionado, então zigzag acessa a profundidade em rampa enquanto segue o contorno da figura.
- se máquina pode executar hélice não estiver selecionado, então o FeatureCAM mergulha diretamente.
- Se Rampa helicoidal for solicitado, mas o FeatureCAM determinar que não há espaço suficiente, então o FeatureCAM segue as regras para rampa zigzag.
Rampa zigzag ocorre quando o atributo de fresamento Rampa helicoidal está inativo. Rampa zigzag tipicamente move-se em segmentos lineares. Você controla o comprimento desses segmentos com Dist. máx. de rampa e a inclinação dos movimentos lineares com Âng. máx. rampa. Se um Ponto de mergulho for especificado, rampa zigzag ainda está disponível, mas a distância dos movimentos de rampa é calculada automaticamente. O FeatureCAM determina o ponto inicial para fresamento da figura e os zigzags da ferramenta entre o ponto de mergulho e o ponto inicial calculado automaticamente.

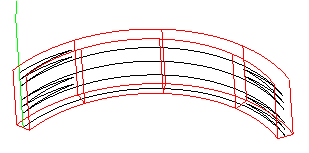

Para canais simples ou para pontos de mergulho localizados em regiões estreitas de uma figura, rampa zigzag linear reta pode não ser possível uma vez que esses movimentos causariam invasão da figura. Em vez disso, a ferramenta segue em zigzag ao longo de um arco 3D ou uma combinação de arcos 3D e linhas que seguem a forma da figura. Nesse caso, movimentos de arco 3D têm saída gerada no código numérico. Não existe no momento uma maneira de aproximar esses movimentos com segmentos de linha 3D. O parâmetro Aprox.Linear somente se aplica a rampa helicoidal.
Consulte também Utilizando rampa zigzag para fresar um caminho helicoidal para um canal simples.
Restrições a rampa helicoidal e zigzag
O FeatureCAM tenta determinar automaticamente posições para acessar a peça em rampa utilizando os seguintes critérios:
- O movimento em rampa não deve invadir.
- Para rampa zigzag, a distância XY de cada movimento linear precisa ser pelo menos um diâmetro da ferramenta para ferramentas de corte não central. Ferramentas de corte central precisam somente de um movimento XY de 20% do diâmetro da ferramenta.
- Para rampa helicoidal, as mesmas restrições mencionadas acima se aplicam, exceto que a distância se aplica a cada movimento helicoidal de 360
.
Se você solicitar rampa e não obter o movimento em rampa, defina um Ponto de mergulho ou execute a pré-furação do ponto de entrada.
