Engrenagens

Utilize o diálogo Engrenagens para criar engrenagens dentadas involutas AGMA, um dos tipos mais comuns de designs de engrenagem.

Para criar uma curva de engrenagem:

  1. Selecione a guia Construção > painel Curvas > Outros Métodos > Engrenagens para exibir o diálogo Engrenagens.

    O diálogo Engrenagens exibe a guia Curva.

  2. Insira um Nome para a curva.
  3. Insira o valor de Fineza para determinar o número de pontos de controle no perfil do dente. Quanto menor o valor, maior o número de pontos de controle utilizados para a amostragem da curva.
  4. Insira a especificação da engrenagem:
    • Nº de dentes — Insira o número de dentes da engrenagem.
    • Âng. pressão — Insira o ângulo agudo, em graus, entre a tangente aos dois círculos base e uma normal à linha que conecta os centros da engrenagem.
    • Raio fillet pta — Insira o raio do canto do dente (consulte o Diagrama 2).
    • Adendo — Insira a distância radial do círculo de afastamento ao ponto mais externo do dente (consulte o Diagrama 2). Alternativamente, selecione Diâ. externo e insira o diâmetro externo da engrenagem.
    • Dedendo — Insira a distância radial da profundidade do dente até o círculo de afastamento (consulte o Diagrama 2). Alternativamente, selecione Diâmetro raiz e insira o diâmetro base da engrenagem.
    • Diâmetro do passo — Insira o diâmetro do círculo de afastamento (consulte os Diagramas 1 e 2). Alternativamente, selecione Módulo e insira o diâmetro do passo dividido pelo número de dentes, ou selecione Passo diametral e insira o número de dentes dividido pelo diâmetro do passo.
    • Raio fillet base — Insira o raio do fillet na base de cada dente (consulte o Diagrama 2).
    • Pto central — Insira as coordenadas para o centro da curva de engrenagem, ou clique em e selecione a curva na janela gráfica.
  5. Opcionalmente, clique no botão Prever para visualizar os resultados das configurações atuais na janela gráfica.
  6. Selecione a guia Análise para visualizar as dimensões calculadas da engrenagem, o diâmetro do pino calibrado e o diâmetro de medição externa sobre pinos.
  7. Nota: A guia Análise não é exibida quando você cria uma engrenagem utilizando o Assistente de Curva.
  8. Selecione se você deseja criar uma Engrenagem Externa ou uma Engrenagem Interna.
  9. Caso deseje alterar o diâmetro calculado do pino calibrado, insira um novo valor na caixa Diâmetro real pino, e clique em Recalcular.
  10. Clique OK.

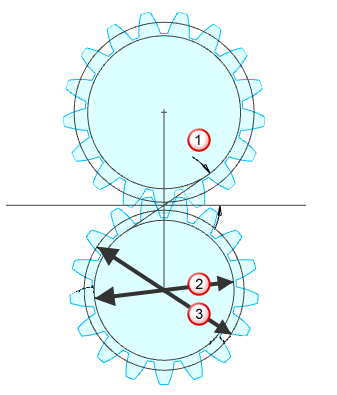

Diagrama 1:

Âng. pressão

Diâmetro da base

Diâmetro de passo

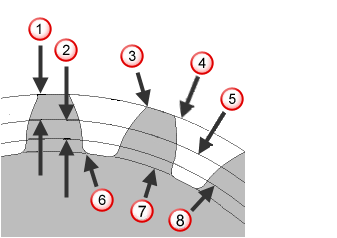

Diagrama 2:

Adendo

Dedendo

Raio fillet pta

Círculo externo

Círculo de afastamento

Raio fillet base

Círculo de origem

Círculo base
