Superfície por Arraste

Superfície por arraste cria uma superfície copiando a forma da curva em várias posições ao longo de um caminho. O caminho não é necessariamente uma linha reta. Um arraste move uma curva ao longo de outra e é útil na criação de diversas formas. Através da criação de curvas complexas para o eixo e para a seção transversal, blends e fillets complexos podem ser obtidos numa única superfície.

Superfícies por arraste são exatas a menos que o caminho ou curva de eixo seja uma curva spline, não uma curva construída a partir de linhas e arcos encadeados. Ao longo de um eixo de curva spline, a forma pode ser deformada.

Existem dois tipos de arraste: um arraste regular e um arraste translacional. Arrastes translacionais mantêm a relação de forma entre a curva e as normais do eixo em todos os pontos no arraste inteiro. Caso contrário, a curva de arraste permanece na sua posição de traçado em todos os pontos no eixo.

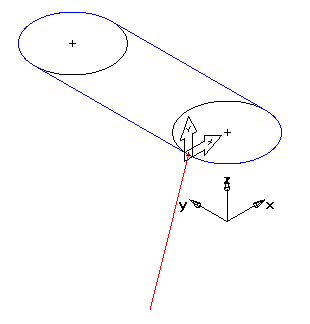

A curva de arraste precisa ser fixada à curva de eixo no ponto inicial da curva. Essa imagem mostra um exemplo de uma curva de seção transversal corretamente definida. Um SCU foi criado no ponto inicial da curva de eixo. A curva se seção transversal foi então definida com relação a esse SCU. Note que os eixos do setup não foram alterados. O SCU é utilizado somente como um sistema de coordenadas de design.

A maneira mais simples de criar uma curva nessa posição é criar um SCU no ponto inicial da curva de eixo e criar sua curva de seção transversal nesse SCU.

Nota: O modelo precisa conter duas curvas a fim de criar uma superfície por arraste.

Para criar uma Superfície por Arraste:

1. Selecione guia Construção > painel Superfícies > De Curvas > Arrastar para exibir o diálogo Superfície por Arraste.
2. Opcionalmente, insira um nome no campo Nome superf.
3. Selecione a curva que define o eixo que a varredura irá seguir na lista Eixo, ou clique no botão Selecionar Curva e selecione na janela gráfica.
4. Selecione Arraste translacional caso deseje manter a mesma relação entre a curva e normais de eixo em todos os pontos por toda a varredura.
5. Selecione a curva que define a seção transversal da varredura na lista Seção transversal, ou clique no botão Selecionar Curva e selecione na janela gráfica.
6. Selecione Arrastar pelo outro lado para inverter a direção da varredura.
7. Clique em Prever para exibir uma pré-visualização da superfície na janela gráfica.
Dica: Se a superfície pré-visualizada não for a desejada, selecione ou desfaça a seleção da configuração Arraste translacional e clique em Prever.
8. Clique OK.
