No FeatureCAM, você pode criar operações de rebarbar/chanfrar, mesmo quando o modelo não contém essas regiões de chanfro ou rebarba.

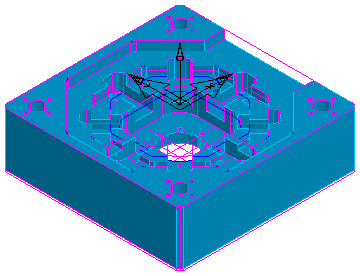

Por exemplo, o modelo a seguir contém vários postiços, cavidades e laterais, com vários cantos vivos:
Não existem chanfros no modelo em si ou nas figuras:
Para criar chanfros automáticos:
- Selecione Chanfro no assistente Nova Figura e selecione Extrair com reconhecimento de figura.
- Clique em Avançar para abrir a página Nova Figura - Opções de Reconhecimento de Figura.

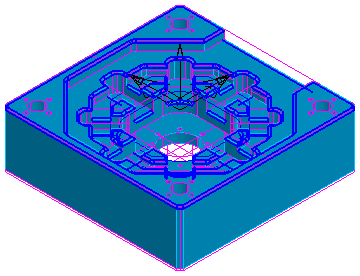

Aqui você pode inserir a largura do chanfro e outras opções. Os chanfros são destacados no modelo, por exemplo:
- Para aceitar os chanfros destacados, clique em Selec. Tudo, e então em Finalizar.

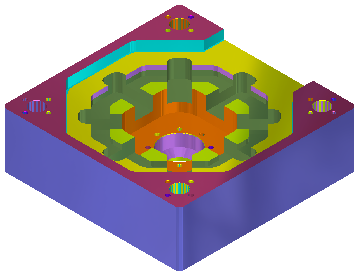

Os chanfros são criados e exibidos na Vista da Peça.

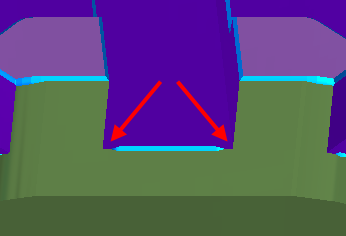

O FeatureCAM rebarba as arestas utilizando chanfros 3D sem invadir arestas adjacentes, por exemplo:
