Um Sólido por Arraste toma uma curva e arrasta ao longo de outra curva. O exemplo abaixo mostra um círculo arrastado ao longo de um caminho para criar uma forma de canal.
Para criar uma figura de modelagem de sólido por arraste:
- Selecione guia Construção > painel Sólidos > De Curvas > Arrastar para exibir o diálogo Sólido por Arraste.
- Opcionalmente, insira um Nome para o sólido, ou aceite o nome padrão.
- Selecione o nome da curva na lista suspensa Eixo ou clique no botão Selecionar Curva
e selecione a curva na janela gráfica.
Nota: A curva precisa ser plana.
- Selecione o nome da curva na lista Seção transversal ou clique no botão Selecionar Curva
e selecione a curva na janela gráfica.
- Selecione o tipo como Novo Sólido Base, Adição, ou Corte.
- Clique no botão Prever para verificar a forma.
- Se o arraste não seguir a curva Eixo, clique em Arrastar pelo outro lado e clique em Prever novamente. Se um erro ainda for exibido, consulte abaixo.
- Se você acessou esse diálogo através da barra de ferramentas de Sólido, pode clicar em Aplicar para visualizar a figura como um sólido. Se o corte estiver do lado errado da curva, clique em Inverter Corte e clique em Aplicar novamente para verificar.
- Clique OK.
Solução de problemas de sólidos por arraste

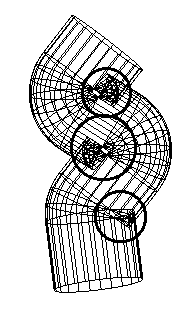

Se você utilizar uma seção transversal grande demais, isso pode resultar em superfícies que intersecionam a si mesmas. Se arrastar ambas as extremidades da curva não funcionar, cancele o sólido por arraste e tente criar uma superfície por arraste. Se o resultado exibir regiões de superfície que se sobrepõem como mostrado abaixo, então a seção transversal é muito grande.
