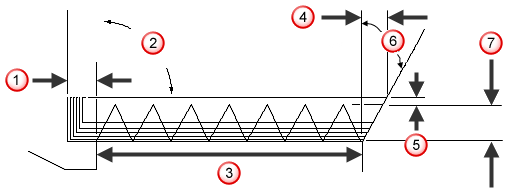

Alguns dos atributos de Rosqueamento são exibidos nesse diagrama:
|
|
|
|
|
|
Folga final
Ângulo de retrocesso
Profundidade
Folga inicial
Folga
Ângulo de entrada
Altura
Desbaste torno e Acab. torno — Selecione essas opções para tornear a peça automaticamente até o diâmetro da rosca. Consulte Como uma figura de rosca é manufaturada para maiores detalhes.
Canal alívio — Uma figura de Rosca apresenta uma opção para cortar um canal de alívio no final da rosca. Insira os parâmetros de canal no diálogo Propriedades da Figura na guia Estratégia.
Âng parede lat. — É o ângulo padrão do canal de alívio da rosca.
Profundidade adicional de canal — A profundidade do canal de alívio é a profundidade da rosca mais a Profundidade adicional de canal . Isso evita que a ferramenta de rosqueamento arraste na base do canal.
Folga inicial — Esse valor é a posição para a qual a ferramenta atravessa antes de acessar o trabalho.
Folga final — Insira a distância pela qual a ferramenta avança além do final da rosca (no canal de alívio) antes de retrair da superfície da peça. Se Chanfro na saída for selecionado, este valor será o comprimento de chanfro.
Chanfro na saída — Selecione para permitir ao FeatureCAM usar um movimento de chanfro ao sair de uma figura de rosca.
Âng. chanfro para roscas calculadas — Insira o ângulo do chanfro depois da última rosca no bloco fechado.
Âng. entrada — Insira um valor incremental sem sinal a partir do eixo Z positivo.
% Profund. DI/DE — A profundidade de uma rosca é baseada no seu passo. A profundidade de rosca é calculada como %Profund. * passo.
Passos — O número de passos até a base da rosca. Selecione entre Fixo e Calculado.
- Fixo — refere-se a uma taxa fixa de remoção de material. Conforme a ferramenta avança no corte da peça, a área de contato com a ferramenta aumenta. O FeatureCAM reduz o avanço em cada passo de forma que a carga da ferramenta permaneça constante. Insira o número de passos em Qtdd.
- Calculado — o número de passos é calculado automaticamente pelo FeatureCAM.
- Passo1 é utilizado para especificar o passo incremental para o primeiro passo através da rosca.
- Passo 2 especifica o segundo passo, e é utilizado pelo sistema para determinar passos subsequentes na rosca, reduzindo em profundidade até que o valor de Entr. mín seja alcançado.
Passos mola — Um passo de mola é uma cópia do passo de rosqueamento final. Insira o número de Passos mola desejados.
Cálculos de profund. rosca — Selecione como você deseja que o FeatureCAM calcule as Roscas Padrão para pré-preencher as dimensões de uma figura de Rosca. Selecione entre:
- Usar raio da pta da ferr. — Essa opção leva em conta o raio da ponta da ferramenta. Por exemplo, a designação padrão de rosca M20 x 2.5 gera:
- Rosca DE: Altura da Rosca 1.894, Diâmetro Maior 19.791
- Rosca DI: Altura Rosca 1.625, Diâ. Menor 17.519
- Usar raio zero pta da ferr. — Essa opção gera saída do diâmetro nominal e profundidade real de rosca. Esse método é mais utilizado na Europa. Com essa opção selecionada, a designação padrão de rosca M20 x 2.5 gera:
- Rosca DE: Altura da Rosca 1.534, Diâmetro Maior 20.000
- Rosca DI: Altura Rosca 1.534, Diâ. Menor 16.933
