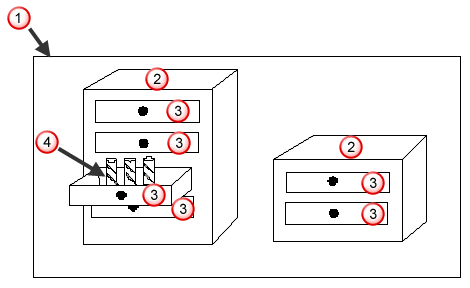

Para cada operação de manufatura criada para as figuras de uma peça, uma ferramenta precisa ser selecionada na base de dados interna de ferramentas. Essa base de dados é dividida em bases de ferramentas separadas para representar conjuntos individuais de ferramentas que a sua empresa possa possuir. A imagem abaixo mostra a estrutura da base de dados de ferramenta.
|
|
|
Base de dados de ferramenta
Bases de ferramenta
Grupos de ferramentas, por exemplo brocas, ferramentas de abrir rosca, ou fresas
Ferramentas
O FeatureCAM vem com duas bases de ferramentas diferentes. A base Básica é a base padrão que contém ferramentas geralmente disponíveis na maioria das oficinas. A base Ferramentas é uma base grande contendo milhares de ferramentas. Essa base é geralmente utilizada como fonte para cópia para bases de ferramenta personalizadas ou para a base de ferramentas básica. Somente uma base de ferramentas está disponível de cada vez e todas as ferramentas são selecionadas para uma peça somente a partir da base de ferramentas atual. Bases de ferramentas contém ferramentas individuais e são classificadas em grupos de ferramenta tais como brocas, fresas de topo e barras de broquear. Você não pode criar novos grupos de ferramentas, mas pode criar novas ferramentas para refletir as ferramentas específicas da sua oficina.
Cada tipo de figura possui regras para seleção de ferramenta.
Clique duas vezes numa figura na janela gráfica ou no painel Vista da Peça para exibir o diálogo Propriedades da Figura, e então selecione uma operação no diagrama à esquerda do diálogo.
Na guia Ferramentas do diálogo Propriedades da Figura, você pode:
- verificar qual ferramenta está atualmente selecionada para executar a operação; ou
- alterar a ferramenta utilizada para executar a operação.
