Contrafusos podem ser utilizados para suportar a peça a partir de ambas as extremidades do bloco
Fuso principal
Contrafuso
ou para alternar o fuso utilizado para segurar o bloco:
|
Bloco segurado pelo fuso principal |
Bloco segurado pelo contrafuso |
|
|
|
Fuso principal
Contrafuso

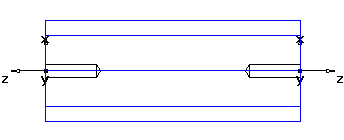

Para cortar figuras em duas extremidades diferentes do seu bloco, você precisa primeiro criar setups em cada extremidade da sua peça com as direções Z apontando para fora do bloco, como mostrado abaixo. (Se sua máquina requer que os Zs de cada setup apontem na mesma direção, isso pode ser alterado no pós processamento.)
As figuras precisam ser incluídas nos Setups apropriados. Os comandos de contrafuso podem ser posicionados no final do Setup principal ou no início do Setup do contrafuso. A Vista da Peça mostrada abaixo apresenta os comandos de contrafuso no final do primeiro Setup.
Se você estiver utilizando o contrafuso para suportar a extremidade do bloco, ordene as figuras do contrafuso de forma que ocorram quando você precisar do suporte adicional.
Exemplos de figura de contrafuso
Você pode controlar as funções individuais do contrafuso.
Para trocar do fuso principal para o contrafuso:
- Posicionar contrafuso
- Fechar contrafuso
- Abrir fuso principal
- Posicionar contrafuso
Para trocar do fuso principal para contrafuso utilizando uma figura de Corte para cortar o bloco da barra:
- Posicionar contrafuso
- Fechar contrafuso
- Figura de Corte
- Posicionar contrafuso
