Tutorial de Design de Máquina: Fresa 3-eixos simples

Esse tutorial irá guiá-lo através do design de uma máquina simples de fresamento 3-eixos. Começamos o tutorial abrindo um arquivo .md que já contém todos os sólidos que representam a máquina. Esse tutorial fornece instruções para ajudá-lo a estabelecer as relações entre os diferentes sólidos. Você será guiado através do processo de estabelecimento de relações pai/filho, mesa superior e movimento.

Especificando movimentos

Primeiro, abra 3axFerarriMachine Notcomplete.md de Examples\Machine Design\Mill\3-Axis.

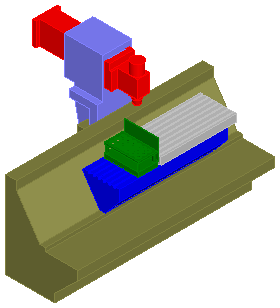

Vamos especificar como a máquina se movimenta. A primeira parte é o mangote. O mangote é representado como um único sólido no arquivo da peça. Você pode observar o mangote exibido na Vista da Peça e na janela gráfica (mostrado em vermelho a seguir):

Selecione guia Design de Máquina > painel Movimento > Movimento.
O diálogo Especificar Movimento é exibido:
Para o sólido, selecione quill e na seção Mangote ferr, selecione Mov. +delta Y.
Clique no botão Aplicar para salvar a configuração para este sólido.
Para o próximo sólido, selecione z_slide e na seção Mangote ferr, selecione Mov. +delta Z.
Clique no botão Aplicar para salvar a configuração para este sólido.
Para o próximo sólido, selecione x_slide e na seção Mesa, selecione Mov. -delta X.
Clique no botão Aplicar para salvar a configuração para este sólido.
Clique OK para fechar o diálogo.

Definindo relações pai/filho

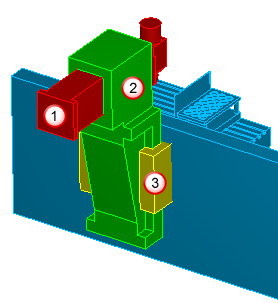

Em seguida, precisamos definir algumas relações pai-filho entre vários sólidos. A imagem abaixo ilustra o primeiro conjunto de relações pai-filho que precisamos estabelecer. A máquina (machine) é pai de column_base, que por sua vez é pai de z_slide, que por sua vez é pai de quill. Se column_base for movido, então z_slide precisa ser movido junto, e se z_slide for movido, então quill também precisa ser movido.

quill

z_slide

column_base

Selecione guia Design de Máquina > painel Configuração > Relações Pai/Filho.
O diálogo Relações Pai/Filho é exibido.
Para pai/sólido1, selecione machine e para filho/sólido2, selecione column_base. Isso define machine como pai de column_base.
Clique no botão Aplicar para salvar a relação.
Repita os passos 2 e 3 para definir o seguinte:
1. column_base como pai de z_slide
2. z_slide como pai de quill
3. machine como pai de base
4. base como pai de x_slide
5. x_slide como pai de top_table
6. x_slide como pai de tool_storage
Sua hierarquia de máquina deve se parecer com o seguinte:
Clique OK para fechar o diálogo.

Definindo o ponto de ligação do bloco

Em seguida, precisamos definir a mesa superior de forma que o FeatureCAM saiba onde posicionar o bloco sempre que essa máquina for utilizada para simulação.

Selecione guia Início > painel Criar > SCU.
O diálogo SCU é exibido.
Clique no botão Novo.
O diálogo Novo SCU é exibido.
No diálogo Novo SCU:
1. Para o Nome, insira SCU2.
2. Selecione a opção Criar do SCU.
3. Selecione o SCU STOCK.
4. Clique OK para fechar o diálogo Novo SCU.
No diálogo SCU, certifique-se de que SCU2 esteja selecionado como o SCU Atual e clique no botão Mover.
O diálogo Mover é exibido.

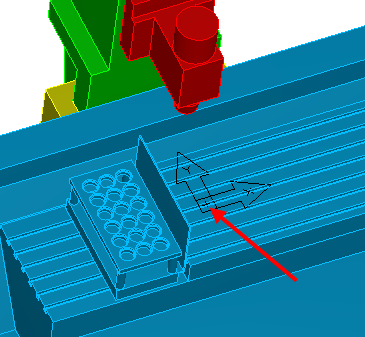

Na seção Mover ao longo do eixo, insira 100 para o eixo Z. Isso posiciona no topo da mesa superior como mostrado abaixo.
Clique OK para salvar as configurações e fechar o diálogo.
Clique no botão Fechar para fechar o diálogo SCU.
Selecione guia Design de Máquina > painel Configuração > Mesa Superior.
O diálogo Mesa Superior é exibido.
No diálogo Mesa Superior:
1. Selecione top_table como o sólido.
2. Selecione a opção SCU Existente.
3. Selecione SCU2 no menu SCU Existente.
4. Clique OK para salvar as configurações e fechar o diálogo.

Definindo o ponto de ligação do fuso

Em seguida, precisamos definir uma posição onde o fuso irá unir-se com o mangote.

Selecione guia Início > painel Criar > SCU.
O diálogo SCU é exibido.
Clique no botão Novo.
O diálogo Novo SCU é exibido.
No diálogo Novo SCU:
1. Para o Nome, insira SCU3.
2. Selecione a opção Criar e seguir p/ assist de alinhamto.
3. Clique no botão OK.
  O assistente Alinhar SCU é exibido.
Selecione Superf. Revolução e clique no botão Avançar.

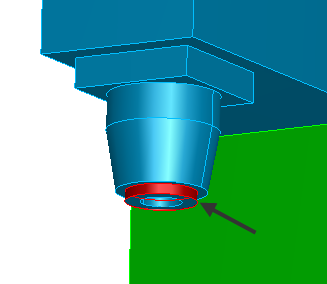

Para a superfície, selecione face_31 do sólido do mangote (mostrado abaixo).
Clique no botão Finalizar para salvar e fechar o assistente.
Clique no botão Fechar para fechar o diálogo SCU.
Esse novo SCU é um ponto de correspondência para o fuso.
Selecione guia Design de Máquina > painel Ferramentas > Adicionar Posição da Ferramenta.
O diálogo Adicionar Posição da Ferramenta é exibido.
No diálogo Adicionar Posição da Ferramenta:
1. Selecione a guia Adicionar Posição da Ferramenta.
2. Para o sólido, selecione quill.
3. Selecione a opção SCU Existente.
4. Selecione SCU3 no menu SCU Existente.
5. Clique OK para salvar as configurações e fechar o diálogo.

Salvando sua nova máquina

Salve sua máquina num novo arquivo.

Selecione Arquivo > Salvar Como.
Salve o arquivo com um novo nome para não sobrescrever o arquivo exemplo e poder seguir o tutorial novamente no futuro.

Utilizando sua nova máquina

Para utilizar sua nova máquina:

Abra um arquivo .fm.
Selecione guia Início > painel Programa da Peça > Setups.
O diálogo Setups é exibido.
Selecione o Setup que você deseja simular e clique no botão Editar.
Nota: Para arquivos onde você simula vários Setups tais como peças indexadas ou torno/fresa, o arquivo de máquina deve ser associado com o primeiro Setup de uma peça.
Clique no botão Avançar até alcançar a página Setup - Informação de Simulação.
Modifique o offset conforme necessário. Geralmente, se o zero do programa da peça estiver no topo da peça, então o offset é Z negativo.
Selecione Sempre usar este e acesse o local do seu novo arquivo de Design de Máquina.
Clique no botão Finalizar para salvar as configurações e fechar o assistente.
Selecione o modo Simulação de Máquina na barra de ferramentas Simulação e pressione Reproduzir.
