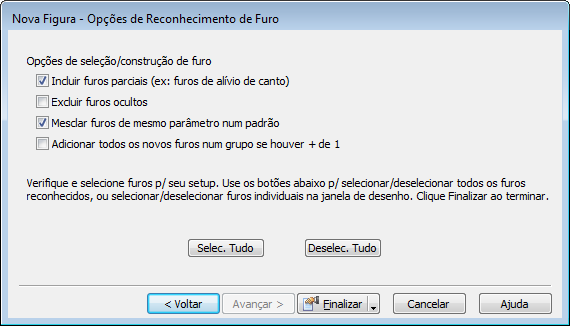

Essa página permite controlar o processo de reconhecimento de furo e selecionar quais dos furos reconhecidos são mantidos. Para completar essa página:
- Opcionalmente, selecione Incluir furos parciais.
- Caso deseje reconhecer apenas furos com uma seção transversal de 360
, desmarque Incluir furos parciais. Essa opção tipicamente reconhece todos os furos no seu modelo.
- Figuras de furos parciais são reconhecidas a partir de porções de cilindros. Isso inclui furos que foram parcialmente removidos ou cavidades de canto, por exemplo:
Caso deseja reconhecer furos a partir dessas superfícies, selecione Incluir furos parciais.
- Caso deseje reconhecer apenas furos com uma seção transversal de 360
- Em seguida, determine se gostaria de ignorar furos cegos na porção oposta da peça. Selecione Excluir furos ocultos para ativar essa opção.
- Você também pode criar padrões e/ou grupos.
- Caso furos com dimensões idênticas sejam reconhecidos e você deseje criar padrões para esses furos, selecione Mesclar furos de mesmo parâmetro num padrão. Criando um padrão, você pode editá-lo posteriormente num único diálogo.
- Caso deseje criar um grupo de todos os furos selecione Adicionar todos os novos furos num grupo se houver + de 1.
- Todos os furos reconhecidos são destacados em linhas grossas. Você precisa selecionar quais desses furos gostaria de manter.
- Caso deseje manter todos os furos reconhecidos, clique em Selecionar tudo e então em Finalizar.
- Caso deseje somente alguns dos furos reconhecidos, selecione os furos na janela gráfica e clique em Finalizar.
Nota: Essa opção somente está disponível se o modelo da sua peça for um modelo sólido.
